Un tanque de agua de 250.000 galones permanece vacío en las faldas del volcán Barú, en Panamá. Forma parte de un proyecto de $6.264.363 diseñado para modernizar y garantizar el suministro de agua de Tierras Altas. Sin embargo, una serie de trámites burocráticos, dudas técnicas y quejas ciudadanas han paralizado el proyecto, que se encuentra en fase de planificación desde 2021. (Click here for English version of this article).
El tanque vacío, con capacidad para 250.000 galones, se ubica cerca de un manantial natural que durante años ha abastecido de agua potable a Tierras Altas. Para llenarlo, el proyecto contempla extraer agua de un afluente de montaña lejano llamado quebrada Tzingal y luego transportarla a través de una tubería de PVC de 30 centímetros hasta una planta de tratamiento situada a 7,2 kilómetros de distancia, junto a una maternidad en Volcán. Posteriormente, bombas eléctricas impulsarían el agua cuesta arriba durante otros 5,2 kilómetros hasta el tanque en las afueras del pueblo. El agua del Tzingal fluiría hacia un tanque existente de 100,000 galones y luego regresaría a toda velocidad cuesta abajo a través del oleoducto de distribución de agua de Tierras Altas.
El periodista Eduardo Jesús Núñez criticó el plan la semana pasada. Afirmó que el agua del Tzingal es vulnerable a la escorrentía agrícola y preguntó por qué no simplemente extraer más agua de manantiales naturales cercanos.
“¿Por qué desperdiciar esa agua, que es una de las mejores del mundo, para traernos agua de escorrentía de allá y hacerla pasar por innumerables máquinas y tratarla una y otra vez para intentar convertirla en agua potable?”, preguntó en Instagram.
Tierras Altas no se metió en este lío de la noche a la mañana. Las autoridades se ven obligadas a buscar agua potable en lugares tan lejanos como el Tzingal debido a la sobreexplotación de otras fuentes, como el río Chiriquí Viejo. La agricultura intensiva y las represas hidroeléctricas desvían y alteran grandes tramos del río, convirtiéndolo en una de las cuencas hidrográficas más explotadas de Panamá.
Por ley, el llamado “caudal ecológico” de un río debe permanecer intacto. Este se define como al menos el 10% del caudal mínimo histórico promedio del río. En caso de sequía y una gran reducción del caudal, las autoridades ambientales tienen la facultad de suspender o recortar temporalmente las concesiones agrícolas e hidroeléctricas.
A pesar de estas medidas de protección, el agua que llega a Tierras Altas desde manantiales naturales y pozos profundos no siempre es suficiente, y los residentes deben soportar cortes severos y baja presión.
Muchos residentes culpan a IDAAN, siglas del Instituto Nacional de Acueductos y Alcantarillados.
IDAAN supervisa el proyecto Tzingal.
“El sistema de distribución de agua potable de la zona sufrió daños extensos y problemas de acceso debido a los deslizamientos de tierra y las fuertes lluvias provocadas por los huracanes Eta e Iota en noviembre de 2020”, indicaba un memorando de IDAAN. “El proyecto tiene como objetivo restablecer un suministro de agua confiable y eficiente”.
El Ministerio de Ambiente, o MiAmbiente, encuestó a 20 residentes sobre el proyecto en febrero de 2022, y todos lo aplaudieron.
MiAmbiente y otros organismos gubernamentales aprobaron el proyecto el 30 de marzo de 2023. La construcción comenzó en junio de 2023. La empresa constructora BTD Proyectos, con sede en Madrid, está a cargo de la obra.
El presupuesto inicial fue de $5.270.604,60. Desde entonces, ha aumentado a casi $6,3 millones, según IDAAN.
La toma de agua en la quebrada Tzingal se encuentra a 1.460 metros sobre el nivel del mar. Las instalaciones de tratamiento de agua y una estación de bombeo se ubican entre los 1.390 y los 1.440 metros sobre el nivel del mar. El tanque de almacenamiento se encuentra a 1.530 metros sobre el nivel del mar.
Según Gemini, bombear el agua cuesta arriba hasta el sector del embalse de gran altitud resuelve directamente cuatro problemas críticos de ingeniería, operación y seguridad.
1. Elimina la presión de agua débil y volátil
El problema: El centro de Volcán y las comunidades aledañas se asientan en un terreno irregular a lo largo de un valle con altitudes que oscilan entre los 1390 y los 1440 msnm. Si el agua tratada se inyectara directamente a la red desde la planta ubicada en la parte baja del valle, no tendría la fuerza suficiente para circular con eficiencia. Las viviendas situadas en laderas, crestas o pisos superiores sufrirían un flujo de agua débil o inexistente.
La solución de bombeo: Elevar el agua hasta el embalse situado a 1530 msnm convierte su volumen en un enorme depósito de energía potencial gravitatoria. Al liberarse desde esa altura, la gravedad crea una presión hidrostática natural, fuerte y muy estable en toda la red municipal.
2. Resuelve la grave escasez de agua y los cortes de suministro
El problema: Los datos de una encuesta local revelan que el 56 % de los residentes de Volcán calificaron el sistema de distribución y suministro de agua existente como regular o directamente malo. La comunidad sufre frecuentemente interrupciones en el suministro, especialmente durante las horas pico, cuando el antiguo sistema no puede satisfacer la demanda.
La solución de bombeo: Las bombas alimentan constantemente un enorme tanque de nueva construcción con capacidad para 250 000 galones, interconectado con el embalse existente de la ciudad. El bombeo de agua para llenar estas enormes reservas elevadas crea una reserva o amortiguador para la ciudad. Durante las horas de máxima demanda, la red eléctrica extrae agua directamente de esta reserva elevada prellenada de más de 250 000 galones, en lugar de depender del caudal en tiempo real, evitando así interrupciones en el suministro.Interrupciones del sistema g.
3. Mitiga la vulnerabilidad a inundaciones repentinas y sedimentación
El problema: Según el análisis técnico, la zona del proyecto se clasifica como una zona ambiental con alta probabilidad de deslizamientos de tierra e inundaciones repentinas. Durante tormentas tropicales severas, los ríos y arroyos crecen rápidamente, lo que hace que las tomas de agua de montaña sean temporalmente inutilizables debido al lodo y los escombros.
La solución de bombeo: Al bombear continuamente agua limpia cuesta arriba hacia grandes depósitos de almacenamiento durante condiciones climáticas normales, IDAAN garantiza que la ciudad siempre mantenga un suministro de emergencia independiente. Si una tormenta obliga al cierre temporal de la toma de agua del arroyo Tizingal para limpiar el lodo, la ciudad puede abastecerse de agua limpia almacenada en los tanques elevados de 250,000 galones sin que los residentes experimenten interrupciones en el servicio de agua.
4. Supera el aislamiento logístico y eléctrico en el punto de captación
El problema: La toma de agua cruda en el arroyo Tizingal se encuentra en una zona rural boscosa de gran altitud (~1460 msnm), accesible únicamente por un camino de tierra. Construir una planta de tratamiento de agua de gran tamaño y alta potencia directamente en el arroyo requeriría la ampliación de carreteras que atravesarían un bosque de galería sensible, el transporte de toneladas de productos químicos para el tratamiento por senderos fangosos y el tendido de líneas eléctricas industriales a kilómetros de profundidad en la zona silvestre.
La solución de bombeo: Dejar que el agua cruda fluya hacia el valle por gravedad permite a IDAAN procesarla en una instalación preexistente y accesible, con una sólida conexión vial y eléctrica. Una vez purificada, el agua limpia solo necesita ser bombeada una corta distancia hasta el embalse cercano, situado a 1530 msnm, evitando por completo la necesidad de industrializar los prístinos ecosistemas de alta montaña.
Le pedí a Gemini que describiera las posibles desventajas del enfoque del proyecto. Respuesta de Gemini:
1. Altos costos operativos y energéticos (El riesgo financiero)
La principal desventaja de este diseño es su carga financiera a largo plazo:
Consumo continuo de energía: El bombeo de millones de galones de agua desde el fondo del valle de tratamiento hasta la colina del embalse de 1530 msnm requiere bombas industriales de alta capacidad funcionando las 24 horas. Esto genera una factura de electricidad permanente y elevada para el municipio.
Vulnerabilidad económica: Debido a la alta dependencia del sistema de la energía eléctrica, cualquier aumento en las tarifas eléctricas nacionales incrementa directamente el costo operativo del suministro de agua potable, lo que puede repercutir en tarifas más altas para los consumidores.
2. Vulnerabilidad total a fallas en la red eléctrica
Cuando una red de agua depende del bombeo mecánico en lugar de una línea de gravedad continua, queda a merced de la red eléctrica:
- Riesgos de apagón: Si una tormenta tropical severa o una falla en la red eléctrica interrumpe el suministro eléctrico a la estación de bombeo, las bombas se detienen inmediatamente.
- El temporizador de la reserva: Una vez que las bombas fallan, el centro de la ciudad depende completamente del agua que queda en el tanque de 250,000 galones. Si el corte de energía dura más de lo que tarda la comunidad en vaciar el embalse, toda la red municipal pierde presión y se seca.
3. Alto desgaste mecánico e intensidad de mantenimiento
Las redes de bombeo requieren una supervisión de ingeniería mucho más activa que las tuberías estáticas alimentadas por gravedad:
- Degradación de la bomba: Las bombas industriales contienen piezas que se mueven rápidamente (impulsores, cojinetes y sellos) que se desgastan naturalmente con el tiempo. Si arena fina de sílice o sedimentos escapan de la cámara de desarenado y los filtros de la planta de tratamiento, actúan como abrasivo, acelerando la erosión de la bomba y causando costosas fallas mecánicas.
- Riesgos de golpe de ariete: Las constantes paradas y arranques de bombas de alta velocidad provocan cambios bruscos en la presión del agua. Si no se gestiona perfectamente mediante válvulas de control, esto provoca el “golpe de ariete”: ondas de choque que pueden romper tuberías, deformar juntas y causar roturas en las tuberías subterráneas a lo largo del recorrido de conducción.
4. Logística operativa compleja y puntos únicos de fallo
Debido a que el agua rebota entre múltiples altitudes y componentes estructurales, un fallo en cualquier punto interrumpe toda la cadena:
- El cuello de botella del “puente de celosía”: El oleoducto de aducción debe cruzar el río Chiriquí Viejo mediante una celosía metálica aérea diseñada a medida. Esta estructura constituye un punto único de fallo muy visible. Si una crecida repentina grave arrastra los anclajes del puente, o si la caída de un árbol daña la tubería aérea, el suministro de agua cruda a la planta se interrumpe instantáneamente.
- Huella de la gestión de lodos: El tratamiento del agua en el fondo de un valle implica que el lodo espeso resultante y los sedimentos de retrolavado (lodos) se acumulan en el punto más bajo. IDAAN tuvo que construir estructuras específicas para el tratamiento de lodos en el sitio, ya que la gravedad no puede evacuar los fluidos residuales de manera eficiente de una balsa, lo que añadió una capa adicional de mantenimiento estructural.
5. Mayor pérdida de agua por fugas subterráneas
- Esfuerzo de alta presión: Para impulsar el agua directamente montaña arriba hasta una altura de 1530 metros, la estación de bombeo debe generar una enorme presión interna dentro de la tubería de conducción ascendente.
- El multiplicador de fugas: Si las antiguas tuberías municipales interconectadas en el centro de la ciudad presentan pequeñas grietas estructurales, la alta presión estática generada por los tanques elevados expulsará el agua por esas fugas a un ritmo mucho mayor, agravando el problema de las pérdidas de agua no contabilizadas en toda la red.
Le pedí a Gemini que analizara cómo IDAAN está abordando estas vulnerabilidades. Gemini respondió:
⚙️ Medidas de seguridad de ingeniería y mecánicas
Prevención del desgaste de las bombas
Para evitar que los sedimentos dañen las bombas de alta capacidad en la estación del valle inferior, el agua pasa por una red de filtración obligatoria de dos etapas antes de llegar a la estación de bombeo:
Filtro por efecto Coanda: La toma de agua a gran altitud en el arroyo Tizingal utiliza un filtro metálico Coanda autolimpiante especializado que elimina los residuos orgánicos y la arena gruesa mediante la velocidad del agua.

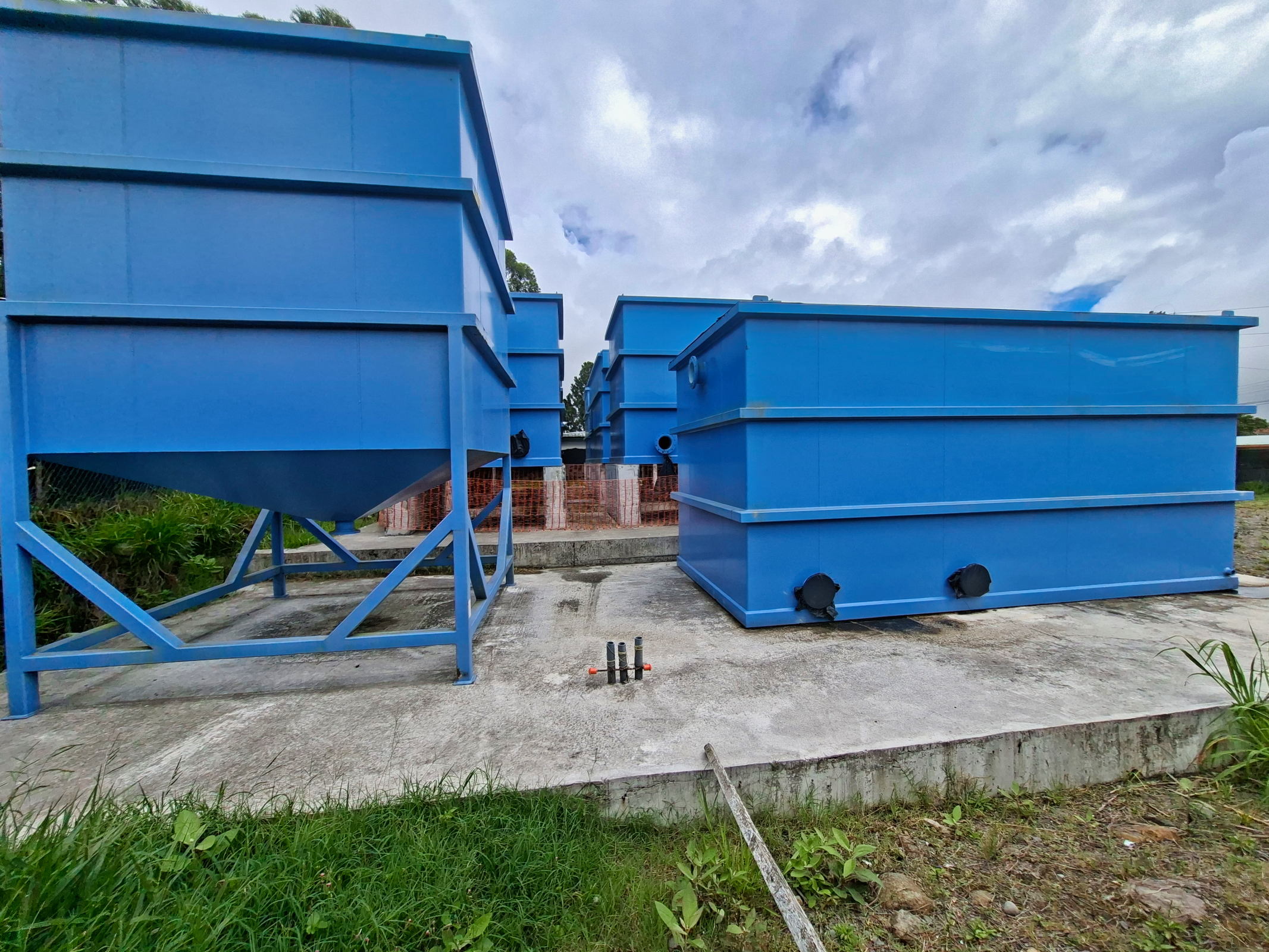

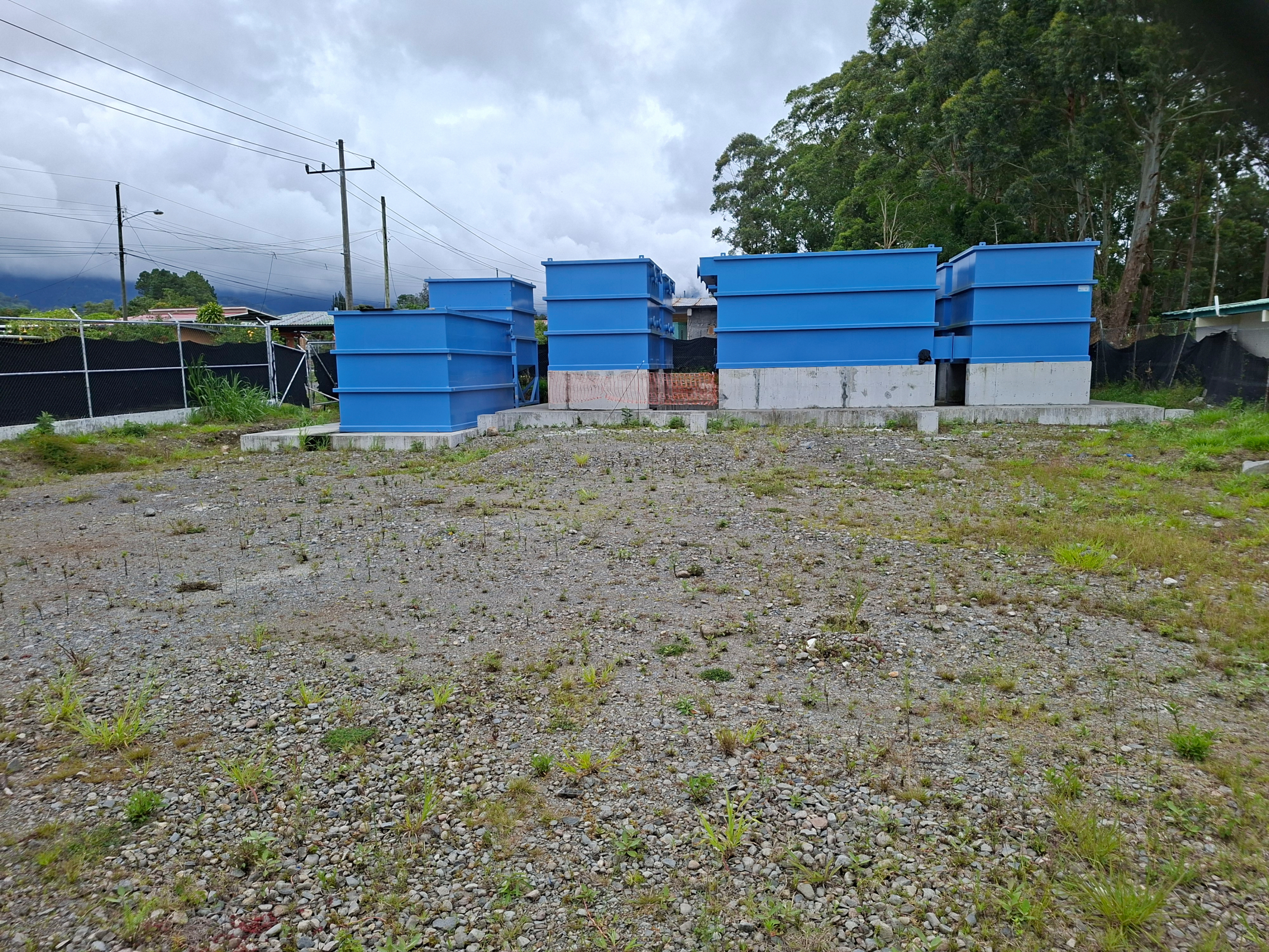

Tina de Sedimentación: Cualquier sílice fina o arena que se filtre más allá de la toma se retiene en un tanque de sedimentación específico, integrado directamente en las instalaciones de la planta, protegiendo así los impulsores de las bombas de la erosión prematura.
Mitigación del golpe de ariete y roturas de tuberías
Para amortiguar la red ante los cambios bruscos de presión causados por el bombeo vertical del agua, IDAAN integra válvulas electromecánicas y sistemas de control de alta resistencia.
Los protocolos automatizados regulan gradualmente la velocidad de bombeo durante el arranque y la parada para prevenir las ondas de presión que provocan la rotura de las tuberías subterráneas.
💧 Resiliencia estructural y protección de la red
Aseguramiento del cruce aéreo tipo “puente de celosía”
Dado que la tubería principal de aducción depende completamente de una única celosía metálica elevada sobre el río Chiriquí Viejo, está altamente expuesta a desastres naturales. IDAAN gestiona este riesgo mediante:
El mandato de la Dirección de Seguridad Hídrica (DSH): La construcción debe cumplir con estrictas normas de separación estructural del lecho del río (permisos de obras en cauces). Esto garantiza que los anclajes del puente se ubiquen lejos de la costa y muy por encima de los niveles históricos de crecidas repentinas para evitar su erosión durante tormentas tropicales intensas.
Control de fugas subterráneas
Para contrarrestar la pérdida de agua causada por el bombeo de agua a alta presión hacia las antiguas redes municipales, el proyecto incluye la instalación de más de 11 kilómetros de tuberías nuevas y modernas.
La división de los nuevos canales de distribución en sectores separados permite a los operadores locales equilibrar la velocidad del agua y localizar fugas de presión de forma precisa sin comprometer la red principal.
📋 Logística operativa y cumplimiento normativo
Gestión logística de residuos y lodos
El tratamiento del agua en una cuenca de valle bajo atrapa los materiales residuales en el fondo. IDAAN gestiona esto mediante la construcción de edificios especializados para el tratamiento y la disposición de lodos en el sitio.
Cualquier tierra no reutilizable o residuo denso generado por los filtros se transporta completamente fuera de la región de Tierras Altas directamente al relleno sanitario municipal autorizado en la ciudad de David.
Monitoreo Continuo del Cumplimiento
Para monitorear el desempeño del sistema y garantizar la seguridad ambiental durante la vida útil del proyecto, IDAAN debe contratar profesionales independientes certificados para que presenten informes oficiales de cumplimiento a MiAMBIENTE:
Cada 6 meses (Fase de Construcción): Informes periódicos sobre erosión estructural, calidad del aire y control de ruido.
Cada año (Fase Operativa): Pruebas físico-químicas regulares de los flujos de agua aguas abajo para garantizar la estabilidad y seguridad de la red.
Según el análisis de Gemini de los documentos del proyecto, la extracción de agua del quebrada Tzingal es una necesidad estratégica de ingeniería.
Gemini declaró:
IDAAN está diversificando la red de agua por varias razones ecológicas, operativas y climáticas vitales.
1. Límites de Rendimiento Natural del Manantial Barú
Extracción Máxima Sostenible: Los manantiales naturales tienen una tasa de recarga fija determinada por la hidrogeología interna del acuífero. Extraer más agua de la que el manantial descarga naturalmente conlleva el riesgo de agotar el acuífero y disminuir el nivel freático local.
Vulnerabilidad a la Sequía: Las tierras altas de Chiriquí enfrentan sequías cada vez más impredecibles. Durante estos meses, el caudal del manantial disminuye naturalmente, lo que le impide satisfacer el 100% de las crecientes necesidades hídricas de la ciudad.
2. Salvaguarda del Caudal Ecológico
Prevención del Colapso del Ecosistema: Legal y ambientalmente, IDAAN no puede secar completamente un manantial natural.
Protección de Aguas Bajas: Debe mantenerse un volumen mínimo de agua en el cauce natural para sustentar la flora local, la fauna del bosque nuboso alpino y los sistemas de riego agrícola que dependen de la escorrentía aguas abajo en la fértil región de Tierras Altas.
3. Mitigación del Riesgo Volcánico y Estructural
Redundancia Geológica: Depender exclusivamente de una sola fuente de agua deja a la ciudad altamente vulnerable. Si un deslizamiento de tierra, un temblor sísmico localizado o un desplazamiento volcánico en las laderas activas del Volcán Barú daña la única toma de agua del manantial o interrumpe el flujo subterráneo, toda la ciudad se quedaría sin agua.
Diversificación del sistema: Obtener agua de un cuerpo de superficie geográficamente distinto como el quebrada Tzingal crea redundancia.a la red. Si una fuente se desconecta por reparaciones o sufre contaminación, el sistema municipal puede recurrir a la otra.
Los partidarios del proyecto Tizingal también afirman que ayudará a satisfacer el crecimiento demográfico previsto en Tierras Altas.
El contrato finalizado se ajustó para ampliar la cobertura del servicio de aproximadamente 20 000 residentes a 38 500.
Me preguntaba cómo se vería el Tizingal después de desviar el agua. Según los documentos del proyecto, este solo tomará una fracción del agua disponible, incluso durante los meses más secos.
Durante la estación seca, el caudal natural mínimo promedio del arroyo disminuirá a 0,24 metros cúbicos por segundo. Sin embargo, la captación está limitada a 0,15 metros cúbicos por segundo. El proyecto extraerá aproximadamente el 62,5 % de ese caudal, dejando cerca del 37,5 % en el arroyo, muy por encima del límite legal del 10 %.
Durante la estación lluviosa, el caudal del arroyo aumentará a 1,61 metros cúbicos por segundo. Sin embargo, la captación seguirá limitada a 0,15 metros cúbicos por segundo, por lo que el proyecto solo desviará alrededor del 9,3 % del agua, dejando que más del 90 % del caudal natural fluya río abajo.
El agua de Tizingal no es potable. Las muestras de agua mostraron concentraciones críticas de coliformes totales y Escherichia coli, por lo que no es segura para el consumo sin tratamiento.
Según la documentación del proyecto:
El agua está en perfectas condiciones con respecto a la escorrentía agrícola e industrial moderna. Todos los compuestos tóxicos, como el benceno, el xileno y decenas de pesticidas analizados, resultaron indetectables o muy por debajo de los límites reglamentarios.
Los niveles de plomo, cadmio, arsénico y mercurio se encontraban dentro de los límites permitidos.
Según Gemini, «el agua será perfectamente segura para su distribución una vez que se someta a los procesos estándar de coagulación, filtración y cloración/desinfección final rigurosa para neutralizar la amenaza biológica».
Hay más que decir sobre el proyecto Tizingal. Los críticos hablan de sobrecostos y otras irregularidades, pero dejaré ese debate para otro momento.
¿Cuál es tu opinión? Deja tu comentario.
Fuente: La mayor parte de este artículo se basa en documentos públicos, incluido este, y en análisis de inteligencia artificial de dichos documentos.
Nota: Los documentos del proyecto de 2022 contemplaban la ampliación de 6,5 kilómetros de tubería de PVC desde la toma de Tizingal hasta la planta de tratamiento, y de 4,75 kilómetros desde la planta hasta el tanque de almacenamiento. Los documentos actualizados aumentaron esas distancias a 7,2 kilómetros y 5,2 kilómetros, respectivamente.
A translation is below:
English version

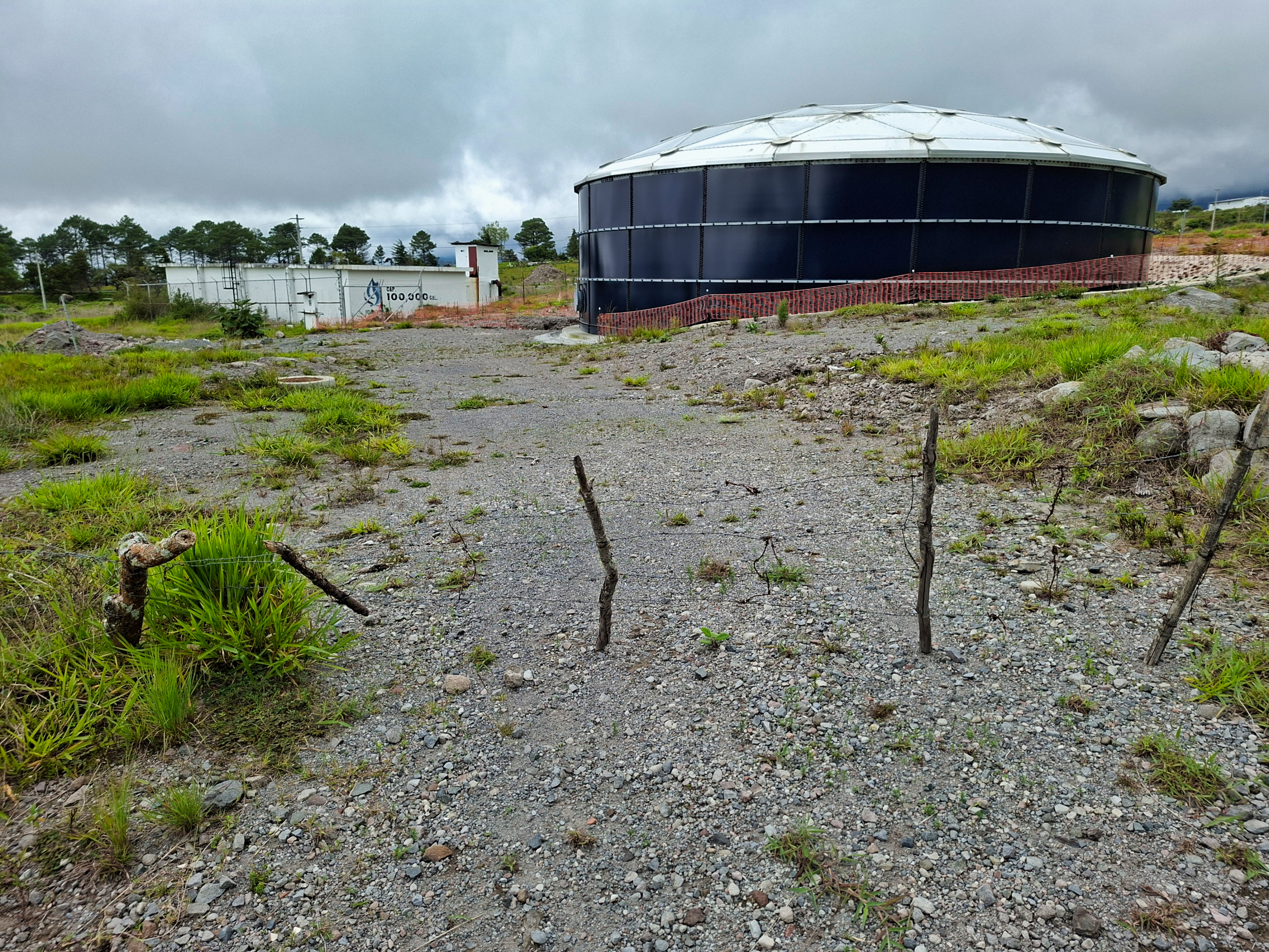

A quarter-million-gallon water tank sits empty on the flanks of Baru Volcano in Panama. It is part of $6,264,363 project designed to modernize and safeguard the Tierras Altas water supply. But a perfect storm of red tape, engineering questions and citizen complaints has hobbled the project, in the planning since 2021.
The empty 250,000-gallon tank sits near a natural spring that for years has supplied drinking water to Tierras Altas. To fill the tank, the project calls for drawing water from a distant mountain tributary called the Tzingal Creek and then sending it through a 12-inch PVC pipe to a treatment plant sitting 7.2 kilometers away, next to a maternity ward in Volcán. Electric pumps would then deliver the water uphill for another 5.2 kilometers to the tank on the outskirts of town.

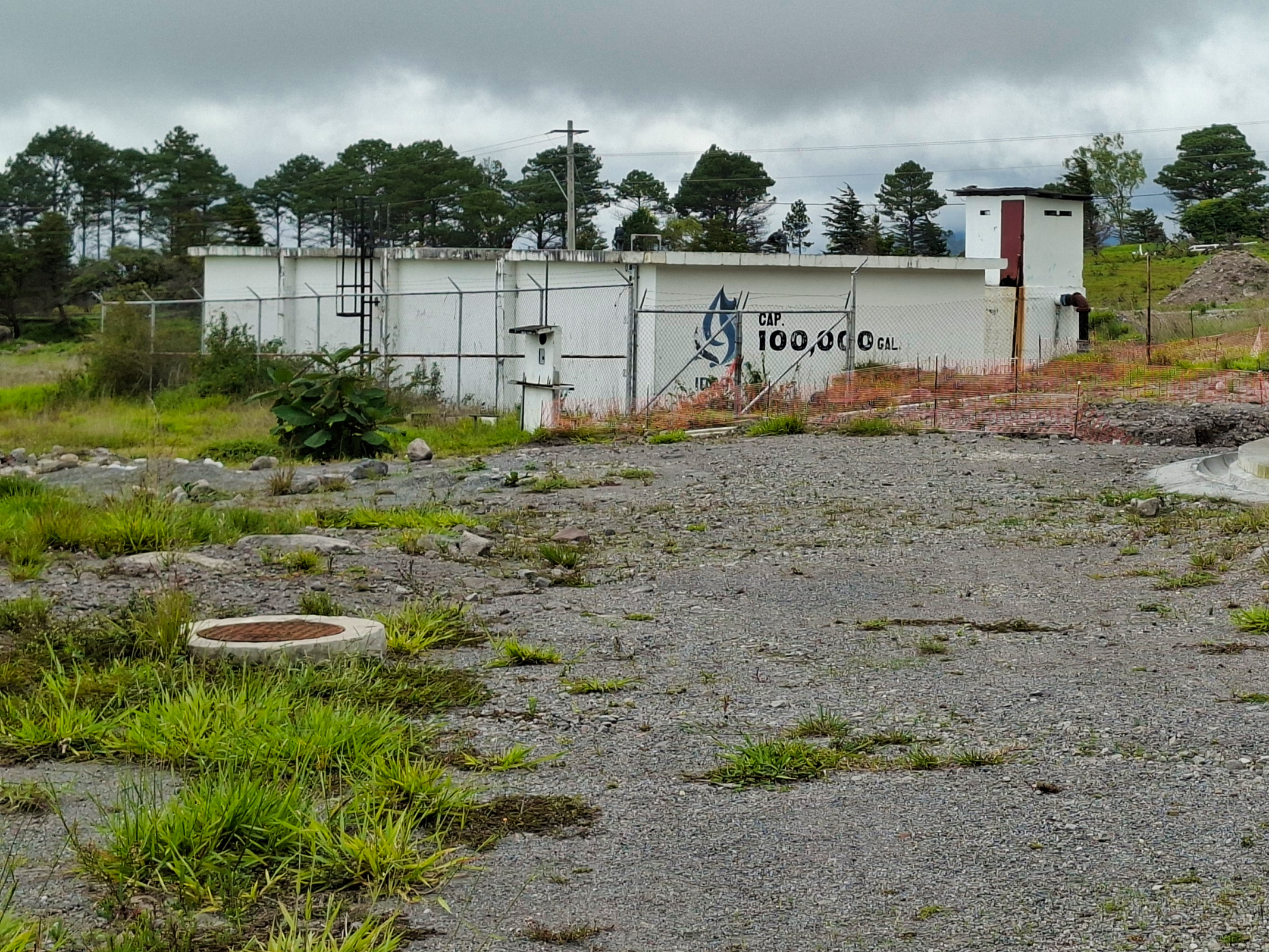

The Tzingal water would flow into an existing 100,000-gallon tank and then rush back downhill through the Tierras Altas water distribution pipeline.
Journalist Eduardo Jesús Núñez criticized the plan last week.He said the Tzingal water is vulnerable to agricultural runoff and asked why not just extract more water from nearby natural springs.
“Why waste that water, which is one of the No. 1 in the world, to bring us runoff water from over there and pass it through machines and machines and machines and treat it and treat it and treat it to try to convert that water into good or potable water?” he asked on Instagram.
Tierras Altas didn’t get into this mess overnight. Officials are forced to go as far afield as Tzingal for drinking water because of other sources such as the Chiriquí Viejo River are overexploited. Intensive agriculture and hydroelectric dams divert and alter massive stretches of the river, making it one of Panama’s most heavily exploited watersheds.
By law a river’s so-called “ecological flow” must remain untouched. That is defined as at least 10% of the river’s historical average minimum flow. In case of a drought and a big reduction in flow, environmental authorities have the power to temporarily suspend or cut agricultural and hydroelectric consessions.
Despite such safeguards, water flowing into Tierras Altas from natural springs and deep wells isn’t always enough and residents must endure severe outages and low pressure.
Many residents blame IDAAN, short for the National Institute of Aqueducts and Sewers.
IDAAN is supervising the Tzingal project.
“The area’s drinking water distribution system suffered extensive damage and accessibility issues due to landslides and heavy rains caused by Hurricanes Eta and Iota in November 2020,” an IDAAN memo stated. “The project aims to restore a reliable, efficient water supply.”
The Ministry of Environment, or MiAmbiente, surveyed 20 residents about the project in February 2022, and all of them applauded it.
MiAmbiente and other government agencies approved the project on March 30, 2023. Construction began in June 2023. A Madrid-based contractor, BTD Proyectos, is doing the work.
The initial budget was $5,270,604.60. It has since increased to nearly $6.3 million, according to IDAAN.
The water intake on the Tzingal is 1,460 meters above sea level. Water treatment facilities and a pumping station are from 1,390 to 1,440 meters above seal level. The storage tank is 1,530 meters above sea level.
According to Gemini, pumping the water uphill to the high-altitude reservoir sector directly solves four critical engineering, operational and safety problems.
1. Eliminates Weak and Volatile Water Pressure
- The Problem: The town center of Volcán and surrounding communities sit on uneven terrain across a valley floor ranging from 1,390 to 1,440 msnm. If treated water were fed into the grid directly from the lower valley plant, it wouldn’t have enough force to travel efficiently. Homes located on localized slopes, higher ridges, or upper stories would suffer from weak or completely non-existent water flow.
- The Pumping Solution: Lifting the water to the 1,530 msnm reservoir sector converts the water’s volume into a massive reservoir of gravitational potential energy. When released from that height, gravity creates a natural, strong, and highly stable hydrostatic pressure across the entire municipal network.
2. Resolves Severe Water Scarcity and Grid Outages
- The Problem: The local survey data reveals that 56% of Volcán’s residents rated the existing water distribution and supply system as merely fair or outright “bad”. The community frequently suffers from supply interruptions, particularly during peak usage hours when the old system cannot keep up with demand.
- The Pumping Solution: The pumps constantly feed a massive, newly constructed 250,000-gallon tank that is interconnected with the town’s existing reservoir. Pumping water up to fill these massive elevated reserves creates a buffer or “shock absorber” for the town. During hours of peak community demand, the grid draws directly from this pre-filled 250,000+ gallon overhead reserve rather than relying on real-time stream flow, preventing system dropouts.
3. Mitigates Flash Flood and Sedimentation Vulnerabilities
- The Problem: According to the technical analysis, the project area is classified as an environmental zone with high probabilities of landslides and flash flooding. During severe tropical storms, rivers and streams swell rapidly, rendering raw mountain intakes temporarily unusable due to mud and heavy debris.
- The Pumping Solution: By continuously pumping clean water uphill into large storage reservoirs during normal weather, IDAAN ensures the town always maintains an independent emergency supply. If a storm forces a temporary shutdown of the Tizingal stream intake to clear mud, the town can run cleanly off the stored water inside the elevated 250,000-gallon tanks without residents experiencing any water service interruptions.
4. Overcomes Logistical and Electrical Isolation at the Intake Site
- The Problem: The raw water intake up at the Tizingal stream is located in a rural, high-altitude forested zone (~1,460 msnm) accessible only by a dirt road. Building a massive, high-power water treatment plant directly at the stream site would require destructive road expansions through a sensitive gallery forest, hauling tons of chemical treatment supplies up mud trails, and running industrial power lines miles deep into the wilderness.
- The Pumping Solution: Letting the raw water flow down to the valley via gravity allows IDAAN to process the water at an accessible, pre-existing facility with robust road and power connectivity. Once purified, the clean water only needs to be pumped a short distance up to the nearby 1,530 msnm reservoir hill, completely bypassing the need to industrialize the pristine upper mountain ecosystems.
I asked Gemini to describe any disadvantages to the project’s approach. Gemini’s reply:
1. High Operational and Energy Costs (The Financial Pitfall)
The most significant disadvantage of this layout is its long-term financial burden:
- Continuous Energy Consumption: Moving millions of gallons of water from the lower treatment valley floor up to the 1,530 msnm reservoir hill requires high-capacity industrial pumps running around the clock. This creates a permanent, expensive electricity bill for the municipality.
- Economic Vulnerability: Because the system is heavily reliant on power, any increase in national electricity tariffs directly inflates the operational cost of delivering drinking water, which can trickdown to higher utility rates for consumers.
2. Complete Vulnerability to Electrical Grid Failures
When a water network relies on mechanical lifting rather than a pure, continuous downhill gravity line, it is at the mercy of the power grid:
- Blackout Risks: If a severe tropical storm or grid failure cuts power to the pumping station, the pumps stop immediately.
- The Timer on the Reserve: Once the pumps fail, the town center is entirely reliant on whatever water remains inside the 250,000-gallon tank. If the power outage lasts longer than it takes for the community to drain that reservoir, the entire municipal network loses pressure and goes dry.
3. High Mechanical Wear and Maintenance Intensity
Pumping networks require significantly more active engineering oversight than purely static, gravity-fed pipes:
- Pump Degradation: Industrial pumps contain rapidly moving parts (impellers, bearings, and seals) that naturally wear down over time. If fine silica sand or sediment escapes the grit chamber and treatment plant filters, it acts as an abrasive, accelerating pump erosion and causing costly mechanical failures.
- Water Hammer Risks: Constantly stopping and starting high-velocity pumps changes water pressure abruptly. If not perfectly managed by control valves, this causes “water hammer”—shockwaves that can rupture lines, warp joints, and cause underground pipeline bursts along the conduction path.
4. Complex Operational Logistics and Single-Points-of-Failure
Because the water bounces between multiple altitudes and structural components, a failure at any single point disrupts the entire chain:
- The “Truss Bridge” Bottleneck: The adduction pipeline has to cross the Chiriquí Viejo River via a custom aerial metallic truss (cercha metálica). This structure is a highly visible single-point-of-failure. If a severe flash flood washes out the bridge anchors, or if a falling tree damages the aerial pipe, the entire raw water supply to the plant cuts off instantly.
- Sludge Management Footprint: Treating water on a valley floor means the resulting thick mud and backwash sediment (sludge) accumulate at the lowest point. IDAAN had to build dedicated sludge treatment structures on-site because gravity cannot carry waste fluids away efficiently from a basin, adding an extra layer of structural maintenance.
5. Heightened Water Loss via Underground Leaks
- High-Pressure Strain: To push water straight up a mountain to a height of 1,530 meters, the pumping station must generate immense internal pressure inside the upward conduction pipeline.
- The Leak Multiplier: If the older, interconnected municipal pipes down in the town center have minor structural cracks, the high static pressure generated by the elevated tanks will force water out of those leaks at a much faster rate, worsening the problem of “unaccounted-for water loss” across the grid.
I asked Gemini to analyze how IDAAN is addressing these vulnerabilities. Gemini responded:
⚙️ Engineering & Mechanical Safeguards
Preventing Pump Wear and Tear
To stop sediment from ruining high-capacity pumps at the lower valley station, the water travels through a mandatory two-stage filtration network before it even reaches the pump house:
- Coanda-Effect Screening: The high-altitude intake on the Tizingal stream uses a specialized self-cleaning Coanda metal screen that strips away organic debris and coarse grit using water velocity.
- Tina de Sedimentación: Any fine silica or sand that slips past the intake is caught in a dedicated sedimentation vat built directly into the plant grounds, protecting pump impellers from premature erosion.
Mitigating Water Hammer and Pipe Bursts
- To cushion the network from abrupt pressure shocks caused by forcing water straight up a mountain, IDAAN integrates heavy-duty electromechanical valves and control systems.
- Automated protocols gradually regulate pumping velocity during startup and shutdown to prevent the pressure waves that spark underground pipeline bursts.
💧 Structural Resilience & Network Protection
Securing the Aerial “Truss Bridge” Crossing
Because the main adduction pipe relies completely on a single overhead metallic truss over the Chiriquí Viejo River, it is highly exposed to natural disasters. IDAAN manages this risk via:
- The Directorate of Water Security (DSH) Mandate: Construction must follow strict riverbed structural clearance rules (permisos de obras en cauces). This ensures the bridge anchors are set well back from the shoreline and elevated high above historic flash-flood levels to avoid washout during intense tropical storms.
Controlling Underground Leakage
- To counteract water loss caused by pumping high-pressure water back into old municipal grids, the project includes laying over 11 total kilometers of brand-new, modern pipelines.
- Isolating new distribution channels into separate sectors allows local operators to balance water velocity and locate pressurized leaks cleanly without compromising the main grid.
📋 Operational Logistics & Regulatory Compliance
Managing Waste and Sludge Logistically
- Processing water in a low-lying valley basin traps waste materials at the bottom. IDAAN manages this by building specialized sludge treatment and disposal buildings on-site.
- Any non-reusable earth or dense waste generated by the filters is trucked completely out of the Tierras Altas region directly to the authorized municipal landfill in the city of David.
Continuous Compliance Monitoring
To track system performance and ensure environmental safety over the lifespan of the project, IDAAN must hire certified independent professionals to submit official compliance reports to MiAMBIENTE:
- Every 6 Months (Construction Phase): Active reporting on structural erosion, air quality, and noise control.
- Every Year (Operational Phase): Regular physical-chemical testing of downstream water flows to guarantee the network remains stable and safe.
According to Gemini’s analysis of project documents, seeking water from the Tzingal is a strategic engineering necessity.
Gemini stated:
IDAAN is diversifying the water grid for several vital ecological, operational, and climate-related reasons
1. Natural Yield Limits of the Barú Spring
- Maximum Sustainable Extraction: Natural springs have a fixed recharge rate dictated by internal aquifer hydrogeology. Pulling more water than the spring naturally discharges risks depleting the aquifer and lowering the local water table.
- Dry Season Vulnerability: The Chiriquí highlands face increasingly unpredictable dry seasons. During these months, spring flow naturally drops, rendering it incapable of satisfying 100% of the town’s expanding water requirements.
2. Safeguarding Environmental Flow (Caudal Ecológico)
- Preventing Ecosystem Collapse: Legally and environmentally, IDAAN cannot drain a natural spring completely dry.
- Downstream Protection: A baseline volume of water must remain in the natural channel to sustain local flora, alpine cloud forest wildlife, and the agricultural irrigation systems that rely on downstream run-off in the fertile Tierras Altas region.
3. Mitigating Volcanic and Structural Risk
- Geological Redundancy: Relying entirely on a single water source leaves the town highly vulnerable. If a landslide, localized seismic tremor, or volcanic shift along the active Barú Volcano slopes damages the single spring intake or cuts off the subterranean flow, the entire city would lose water.
- System Diversification: Sourcing water from a geographically distinct surface body like the Tzingal builds redundancy into the network. If one source goes offline for repairs or suffers contamination, the municipal system can fall back on the other.
Supporters of the Tizingal project also say it’s will help meet population growth expected in Tierras Altas.
The finalized contract was adjusted to expand service coverage from around 20,000 residents to 38,500.
I wondered how the Tizingal would look after water is diverted. According to project documents, the project will take only take a fraction of what is available, even during the driest months.
During the dry season, the average minimum natural flow of the creek will drop to 0.24 cubic meters per second. But intake is capped at 0.15 cubic meters per second. The project will extract about 62.5% of that flow, leaving roughly 37.5% in the stream—well above the 10% legal limit.
During the rainy season, the creek’s flow will climb to 1.61 cubic meters per second. But intake will remain capped at 0.15 cubic meters per second, so the project will only divert about 9.3% of the water, leaving over 90% of the natural flow to run downstream.
The Tizingal water is not safe to drink. Water samples showed critical concentrations of total coliforms and Escherichia coli, and is unsafe to drink without treatment.
According to project documents:
- The water is pristine regarding modern agricultural and industrial run-off. All toxic compounds like Benzene, Xylene, and dozens of tested pesticides were completely undetectable or well below regulatory limits.
- Levels of lead, cadmium, arsenic, and mercury were all within allowed limits.
“The water will be perfectly safe to distribute once it undergoes standard coagulation, filtration, and rigorous final chlorination/disinfection to neutralize the biological threat,” according to Gemini.
There’s more to say about the Tizingal project. Critics talk of cost overruns and other irregularities, but I’ll leave that debate for another time.
What’s your opinion? Feel free to leave a comment.
Source: The majority of this article is based on public documents, including this one, and AI analysis of those documents.
Note: Project documents from 2022 call for extending 6.5 kilometers of PVC pipe from the Tizingal intake to the treatment plant, and 4.75 kilometers of pipe from the plant to the storage tank. Updated documents increased those distances to 7.2 kilomters and 5.2 kilometers, respectively.
