Predecir lo impredecible: Una mirada con ayuda de la IA al futuro del río Chiriquí Viejo

Actualización del 11 de junio: Unos días después de publicar este artículo, revisé los resultados. Decidí que tenía fallos importantes, así que lo analicé a fondo y volví al río para recopilar más y mejores datos. Luego, creé un nuevo modelo de IA y volví a ejecutar los escenarios de inundación. Puedes ver los resultados aquí. aquí.

Nadie sabe con exactitud cómo se comportará el río Chiriquí Viejo la próxima vez que haya una gran tormenta. Pero me pregunté si al menos podría tener una idea aproximada de lo que sucederá. Así que decidí analizar un tramo de 807 metros del río en su curso aguas abajo, hacia el sitio de un antiguo proyecto de extracción de roca y grava, y luego hacia el puente Florentina.

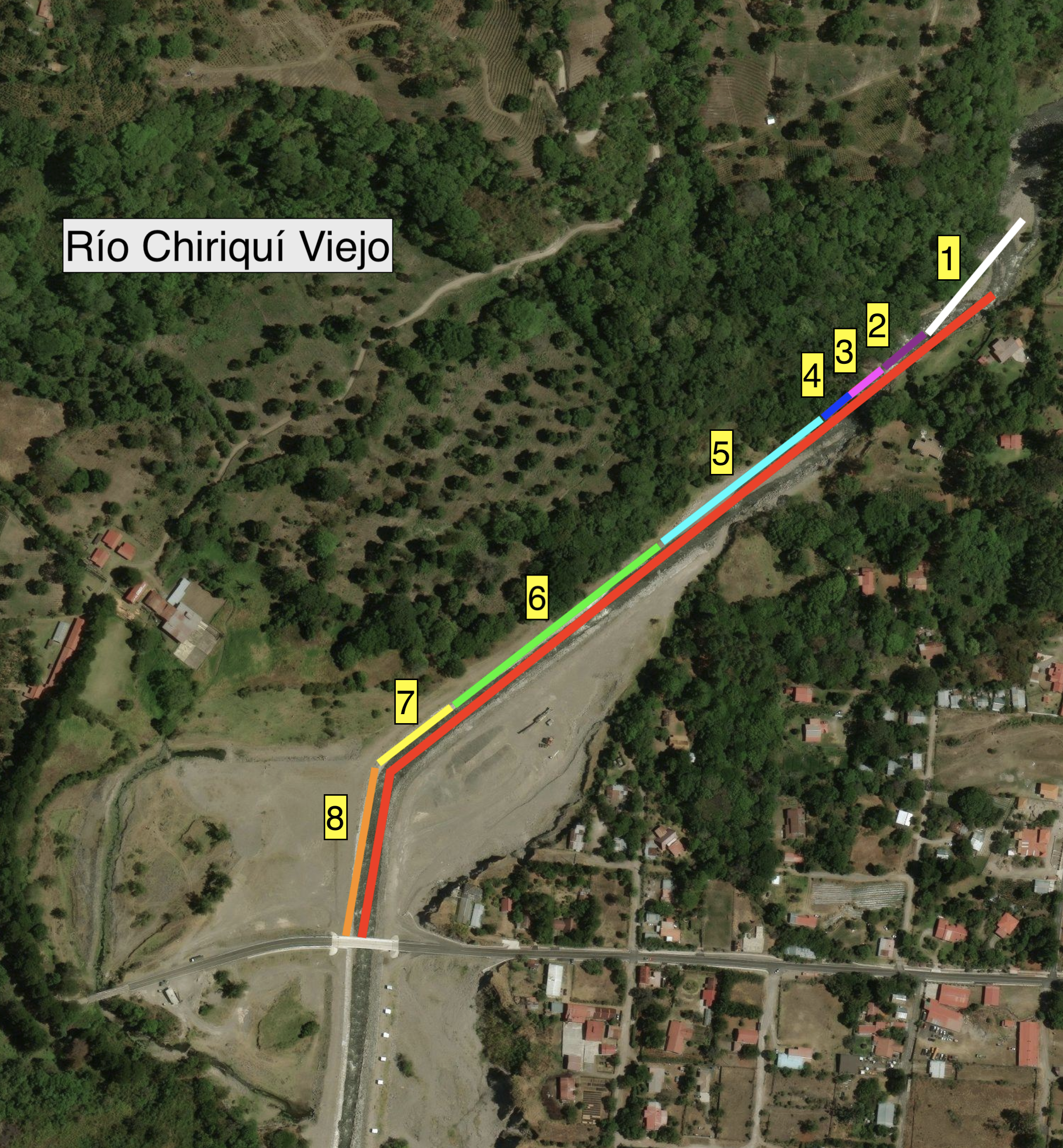

Dividí ese tramo del río en ocho segmentos según las características de cada uno, tomé mediciones en cada sección y luego ingresé todos los datos en Gemini, la herramienta de IA de Google, junto con información técnica sobre el río.

(Click here for English translation).

En caso de una tormenta de la magnitud del huracán Eta, esto es lo que probablemente sucederá, según el análisis:

Colapso geotécnico masivo: Los cortes verticales pronunciados y las laderas boscosas circundantes sufrirán deslizamientos de tierra profundos y catastróficos debido a la saturación extrema de agua en los suelos volcánicos inestables. Grandes extensiones de ladera se deslizarán hacia el río.

Fallo sistémico de las obras de ingeniería: Los 700-750 metros de escollera quedarán completamente destruidos, arrasados ​​o sepultados. El severo efecto de remanso, combinado con enormes torrentes de escombros, creará una enorme represa temporal, provocando una crecida catastrófica del agua.

Cambio de curso forzado del río: Debido a que el cauce actual es una modificación artificial del río, la energía extrema de un huracán de la magnitud de Eta provocará que el río abandone por completo el cauce artificial.

Pérdida catastrófica de infraestructura: Al recuperar su llanura aluvial natural histórica, el río abrirá un nuevo cauce directamente a través de los suelos de baja cohesión del sector de La Florentina. Esto arrasará por completo las nuevas vías de acceso, socavará los accesos al puente, lo bloqueará por completo y causará pérdidas catastróficas de propiedades y posibles pérdidas de vidas si la zona no se evacua.

Suena alarmante, pero no hay que confundir la hidrología amateur con un estudio científico riguroso del río. Este informe de IA tiene muchas deficiencias. Entre ellas:

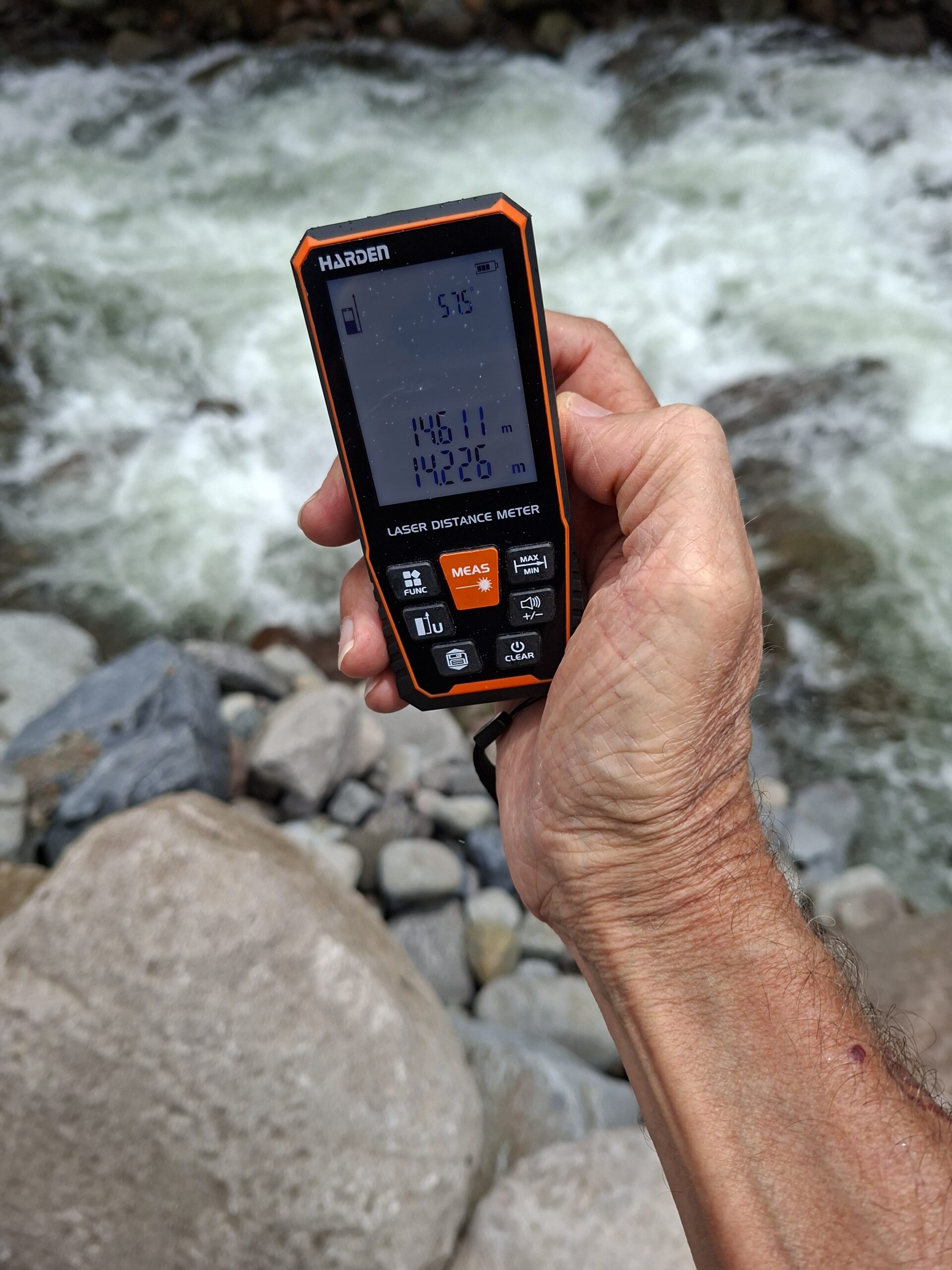

• No utilicé herramientas profesionales para realizar las mediciones. Me basé en las estimaciones de Google Earth para el cambio de altitud sobre el nivel del mar. Si esos datos son incorrectos, esto afecta la pendiente estimada a medida que el río desciende.
• Las proyecciones se basan en introducir datos básicos en Gemini en lugar de utilizar software hidráulico e hidrológico formal.
• Hay una dependencia excesiva del análisis basado en fotografías. Se necesita un estudio adecuado de la cohesión y la mecánica del suelo.
• El lenguaje de la IA parece un tanto sensacionalista, al afirmar, por ejemplo, que durante una gran tormenta, las obras de ingeniería de escollera “quedarán completamente destruidas” y el río “abrirá un nuevo cauce”. Sin más datos, sería más cauteloso al hacer predicciones tan catastrofistas.

Dicho esto, veamos qué opina Gemini.

Pregunté si las personas que viven cerca del río deberían preocuparse. La respuesta de Gemini:

Sí, los residentes que viven en las zonas bajas inmediatas de la ribera y en la meseta de inundación activa deben mantenerse en alerta máxima, especialmente durante la temporada de lluvias.

Si bien el puente y los canales de 700 metros están diseñados para soportar las crecidas normales de la temporada de lluvias, el río cambia increíblemente rápido. Las casas en este sector inmediato ya se han visto gravemente afectadas y obligadas a reubicarse debido a inundaciones históricas.

El río se comporta como un sistema de crecidas repentinas, lo que significa que puede transformarse de un arroyo poco profundo y cristalino en un torrente violento, lleno de lodo y rocas, en cuestión de horas.

A continuación, le pedí a Gemini que analizara una serie de cinco fotografías recientes del río, comenzando con:

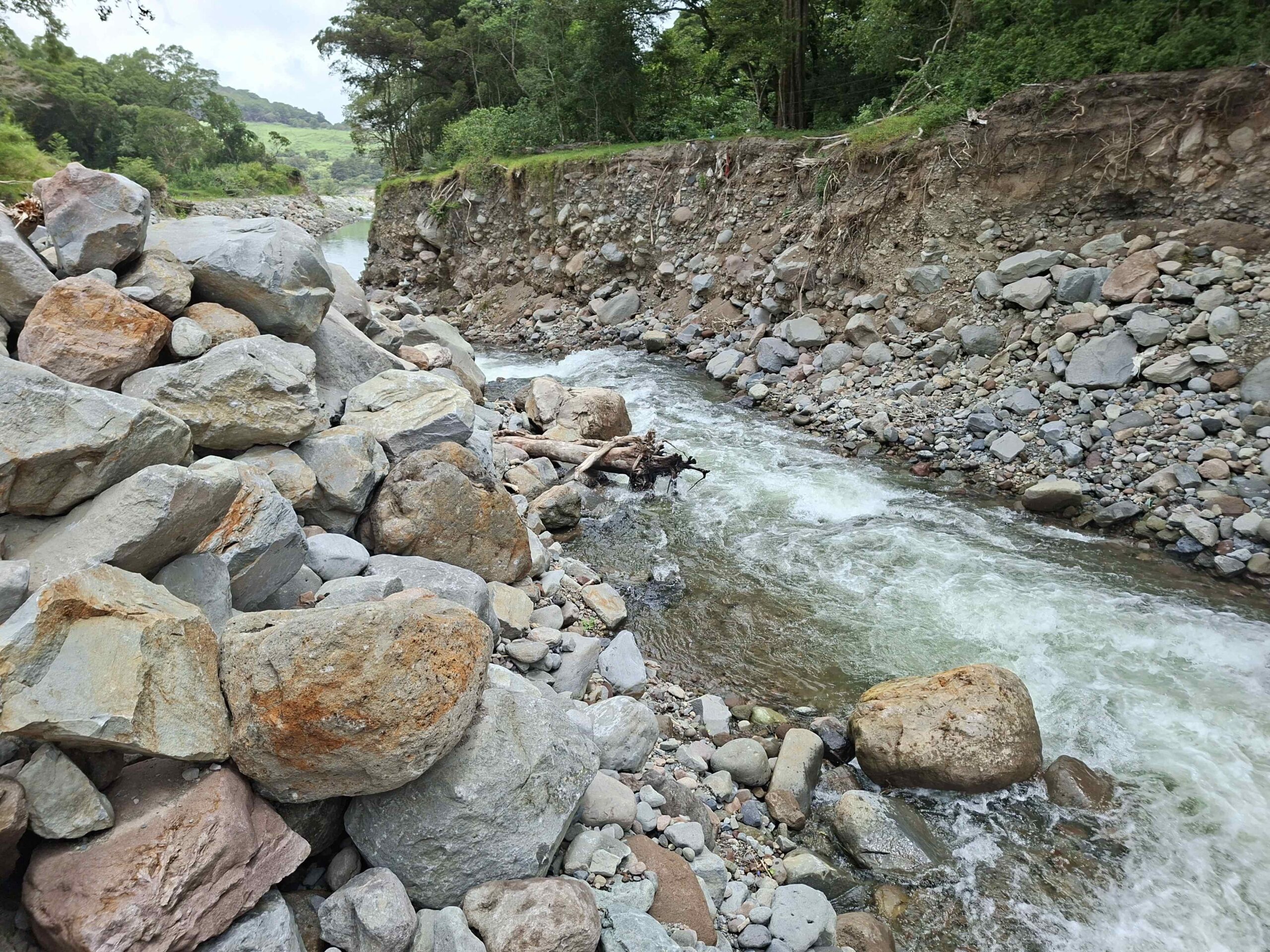

Fotografía 1

Gemini afirmó que esta fotografía revela vulnerabilidades hidrogeomorfológicas críticas:

Erosión estructural severa de las riberas: La ribera presenta una cara completamente expuesta, vertical e inestable. Hay una ausencia total de sistemas radiculares estabilizadores o vegetación a lo largo de esta sección, lo que provoca desprendimientos activos y fallas en la pendiente.

Estratigrafía altamente erosionable y no consolidada: El perfil de la ribera expuesta consiste en sedimentos volcánicos mal clasificados y poco consolidados, suelos finos y rocas de río lisas. Este material posee una resistencia cohesiva casi nula, lo que lo hace altamente susceptible a la erosión lateral rápida cuando sube el nivel del agua.

Dinámica de torrentes de alta energía: El agua, rápida, blanca y turbulenta, se abre paso a través del estrecho paso entre las rocas, ejerciendo una intensa presión hidráulica sobre la base de la orilla inestable.

Material del lecho sin clasificar: El lecho del canal y la orilla están repletos de enormes rocas sueltas y sin anclaje. Durante una crecida repentina, la corriente de alta energía puede arrastrar fácilmente estas rocas río abajo, convirtiéndolas en pesados ​​proyectiles contra la infraestructura.

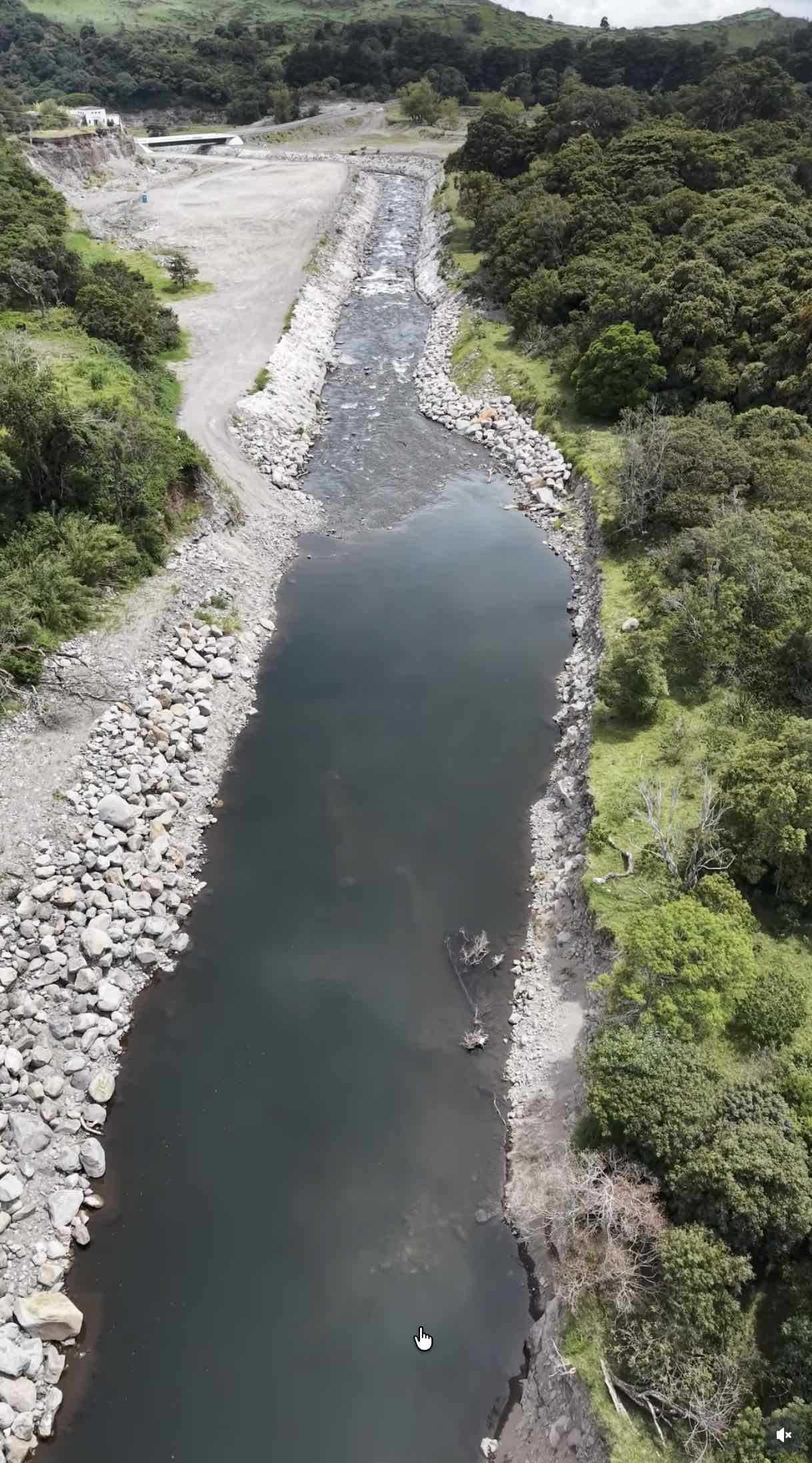

Fotografía 2

Gemini indicó que esta foto muestra la transición de la poza artificial de la Sección 5 hacia los canales de inundación protegidos río abajo, la curva pronunciada y la aproximación final al puente vehicular.

Efecto de remanso: La amplia, oscura y tranquila masa de agua en primer plano demuestra visualmente el efecto de remanso. A medida que el torrente desciende de las montañas, pierde velocidad en este punto, creando una enorme zona de acumulación de sedimentos.

El cuello de botella trapezoidal aguas abajo: Inmediatamente después de la poza, el río se ve forzado a entrar en un canal trapezoidal artificial muy restringido, delimitado por orillas de escollera blanca. Este cambio repentino de geometría actúa como un embudo durante las crecidas.

Vulnerabilidad de la curva de 45 grados: Al fondo, el canal blindado. El río realiza un giro brusco y obligatorio a la izquierda justo antes de llegar al puente. Esto crea una severa barrera hidráulica, donde las aguas de la inundación, a alta velocidad, chocarán directamente contra la protección de la margen derecha en lugar de fluir con suavidad.

El corredor vulnerable de la vía de acceso: En la margen izquierda del río, una vía de servicio y acceso plana y sin pavimentar discurre completamente paralela al muro de escollera. Esta zona forma parte de la infraestructura de baja altitud, altamente susceptible a desbordamientos.

Durante un huracán extremo de la magnitud de Eta, todo el canal artificial que se observa en esta foto colapsará sistemáticamente.

La poza en primer plano se obstruirá por completo con rocas y restos de árboles. Incapaz de abrirse paso a través del estrecho embudo de escollera y sortear el giro brusco de 45 grados, la enorme crecida repentina retrocederá rápidamente.

El río se desbordará hacia la izquierda, arrasando por completo el corredor de acceso sin pavimentar. Abrirá un nuevo cauce permanente a través de los suelos blandos de la llanura izquierda, sorteando por completo el canal artificial y bordeando el puente vehicular que se ve a lo lejos.

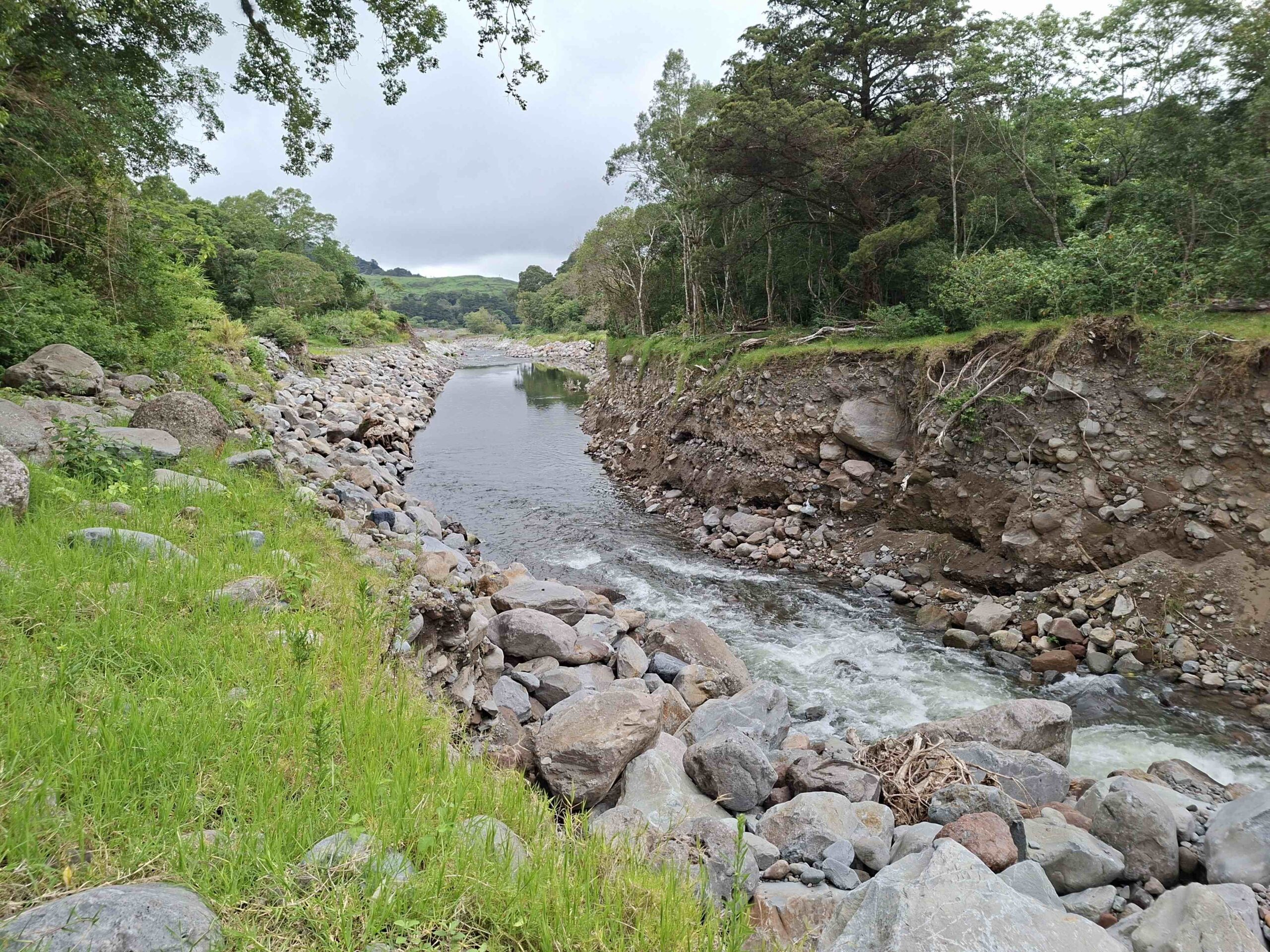

Fotografía 3

Gemini afirmó que esta foto captura la transición estructural exacta donde el rápido y turbulento arroyo de montaña (Sección 4) desemboca directamente en la laguna artificial más amplia (Sección 5). Debido al cambio abrupto de un estrecho y empinado desfiladero a una cuenca profunda y ancha, el río presentará comportamientos hidráulicos muy distintos en esta zona específica:

Efecto Remanso: Al salir del estrecho desfiladero rocoso, el agua rápida llega a la laguna profunda y disminuye su velocidad bruscamente.

Descarga masiva de sedimentos: La repentina pérdida de velocidad del agua obliga al río a depositar inmediatamente su gran carga de sedimentos. Cantos rodados, grava y arena se depositan justo en la desembocadura de esta laguna, creando un delta submarino de rápido crecimiento.

Comportamiento proyectado en diferentes escenarios de caudal

1. Caudal promedio

El agua fluye rápidamente por la sección rocosa superior.

Se calma instantáneamente al entrar en la laguna.

La laguna, de 3 metros de profundidad, absorbe la energía del arroyo de forma segura.

2. Caudal máximo estacional

El arroyo se convierte en un torrente turbulento de color marrón.

Se forman remolinos en la entrada de la laguna.

El efecto de acumulación provoca una rápida sedimentación de grava en el fondo de la laguna.

3. Tormenta de 10 años

Erosión severa de las orillas: La violenta afluencia ataca con fuerza la orilla vertical expuesta.

Deslizamientos: La base del acantilado de tierra sin vegetación se erosionará, provocando que grandes trozos de la ladera se derrumben directamente en la entrada de la laguna.

Reducción rápida de la profundidad: Grandes cantidades de grava provenientes de la parte superior de la laguna la llenarán, reduciendo rápidamente su profundidad de 3 metros.

4. Tormenta de 50 años

Ceguera total de la laguna: La cuenca se llenará por completo de sedimentos atrapados y restos de árboles flotantes.

Pérdida de capacidad: Al quedar la laguna de 3 metros de profundidad prácticamente borrada por los sedimentos, la zona pierde su capacidad para ralentizar el agua.

Desbordamiento de la orilla: Las crecientes aguas desbordarán agresivamente las orillas rocosas inferiores, inundando el terreno llano adyacente.

5. Fenómeno meteorológico extremo (p. ej., huracán Eta)

Colapso masivo de ladera: La alta y vertical orilla de tierra sufrirá un deslizamiento profundo y catastrófico, sepultando por completo esta sección del río bajo tierra y árboles.

Avulsión repentina: Bloqueado por una enorme pared de tierra colapsada y rocas atrapadas, el río crecerá rápidamente tras el derrumbe.

Desvío total: El torrente se desbordará del cauce, abandonando por completo esta cuenca para abrirse paso a través de las llanuras blandas.

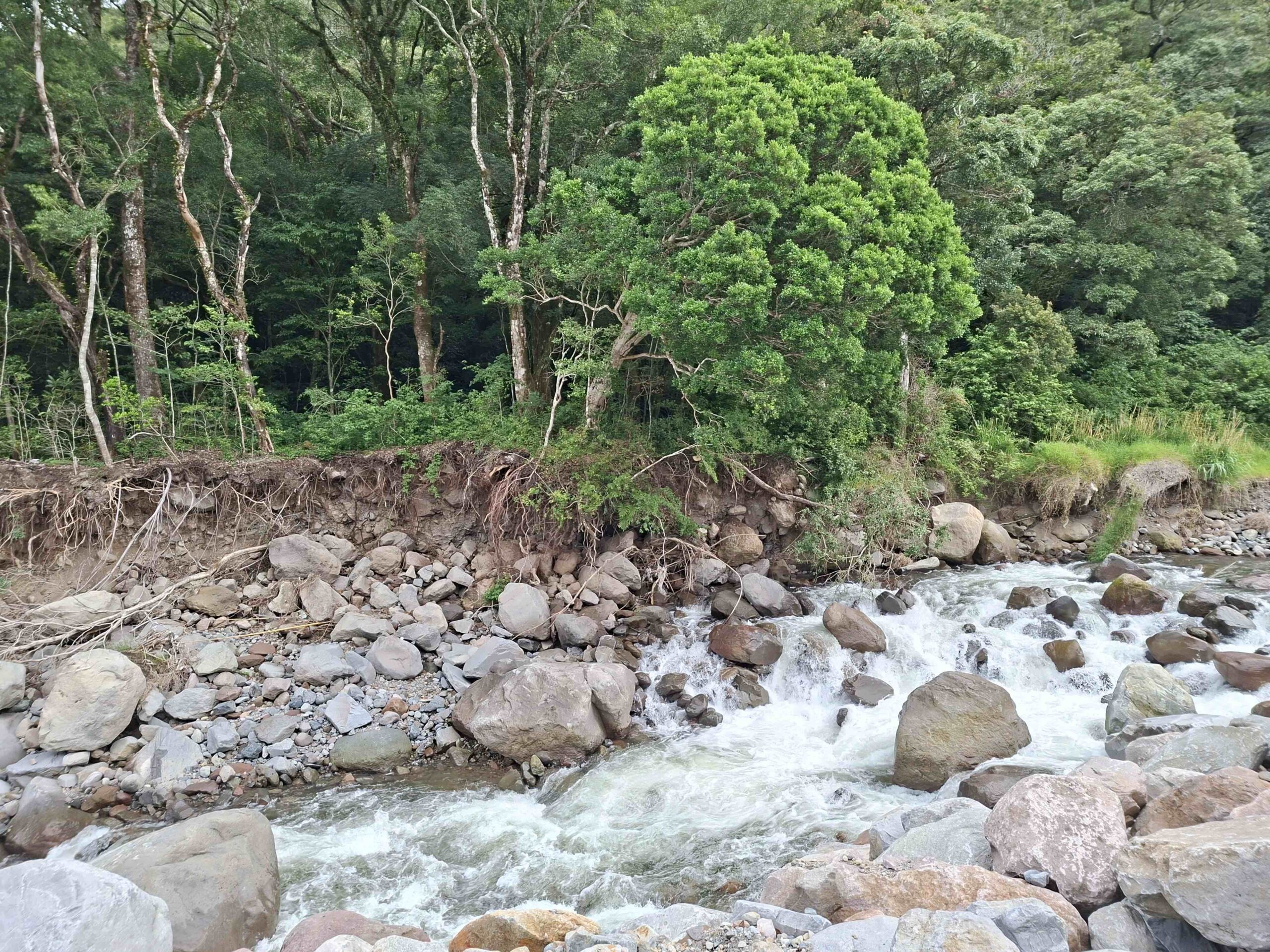

Fotografía 4

Gemini afirmó que esta imagen muestra claramente la erosión activa y continua justo en el límite entre el torrente de montaña y la densa línea forestal. El suelo expuesto bajo las raíces de los árboles y la inclinación de estos confirman que la socavación basal ya se está produciendo con los caudales estacionales normales.

La falta de protección de roca dura o escollera en esta orilla específica la hace altamente vulnerable. Con base en estas características visibles, los cinco escenarios hidrológicos provocarán fallas progresivas en esta área:

Comportamiento proyectado en los diferentes escenarios

1. Caudal promedio

Estado actual: El río fluye rápido y turbulento sobre las grandes rocas.

Impacto en la orilla: La fricción constante del agua erosiona lentamente el suelo volcánico suelto al pie de la orilla.

Estado de la vegetación: El suelo saturado pierde gradualmente su agarre, lo que provoca que los árboles inclinados se inclinen aún más hacia el río.

2. Caudal máximo estacional

Estado actual: El volumen de agua aumenta y los niveles de agua sumergen la franja rocosa inferior.

Impacto en la ribera: Corrientes rápidas y cargadas de escombros erosionan la tierra expuesta justo debajo de las raíces.

Estado de la vegetación: Al menos uno o dos de los árboles inclinados más cercanos perderán el soporte estructural de sus raíces y caerán al cauce.

3. Tormenta de 10 años

Tipo de erosión: Erosión lateral rápida.

Impacto en la ribera: Las aguas de la inundación, de rápido movimiento, erosionarán violentamente la base de este muro de tierra vertical, provocando una falla por voladizo (donde la capa superior del suelo se rompe).

(y se derrumba en el río).

Estado de la vegetación: Numerosos árboles grandes serán arrastrados al río. Sus raíces arrancarán grandes trozos de la ribera, ensanchando el cauce hacia el bosque.

4. Tormenta de 50 años

Tipo de erosión: Retroceso de la ribera a gran escala y deslizamiento de tierra.

Impacto en la ribera: Toda la pared vertical visible en la foto se derrumbará por completo. El río superará la línea de árboles actual, erosionando varios metros en la zona boscosa.

Generación de escombros: Los árboles caídos crearán un grave peligro aguas abajo. Flotarán hacia el estrecho canal trapezoidal y la curva de 45 grados, amenazando con atascarse bajo la estructura del puente.

5. Fenómeno meteorológico extremo (p. ej., huracán Eta)

Tipo de erosión: Falla catastrófica de ladera y remoción en masa.

Impacto en la ribera: Las lluvias torrenciales saturarán por completo el suelo volcánico suelto y de baja cohesión del bosque. Toda la ladera sufrirá un deslizamiento de tierra masivo y profundo, que hará que la pendiente boscosa caiga directamente al cauce del río.

Fallo sistémico: Esta enorme pared de lodo, rocas y árboles enmarañados obstruirá instantáneamente el cauce del río. La crecida repentina se acumulará tras esta represa natural y se extenderá violentamente hacia la llanura opuesta, alterando permanentemente el curso del río.

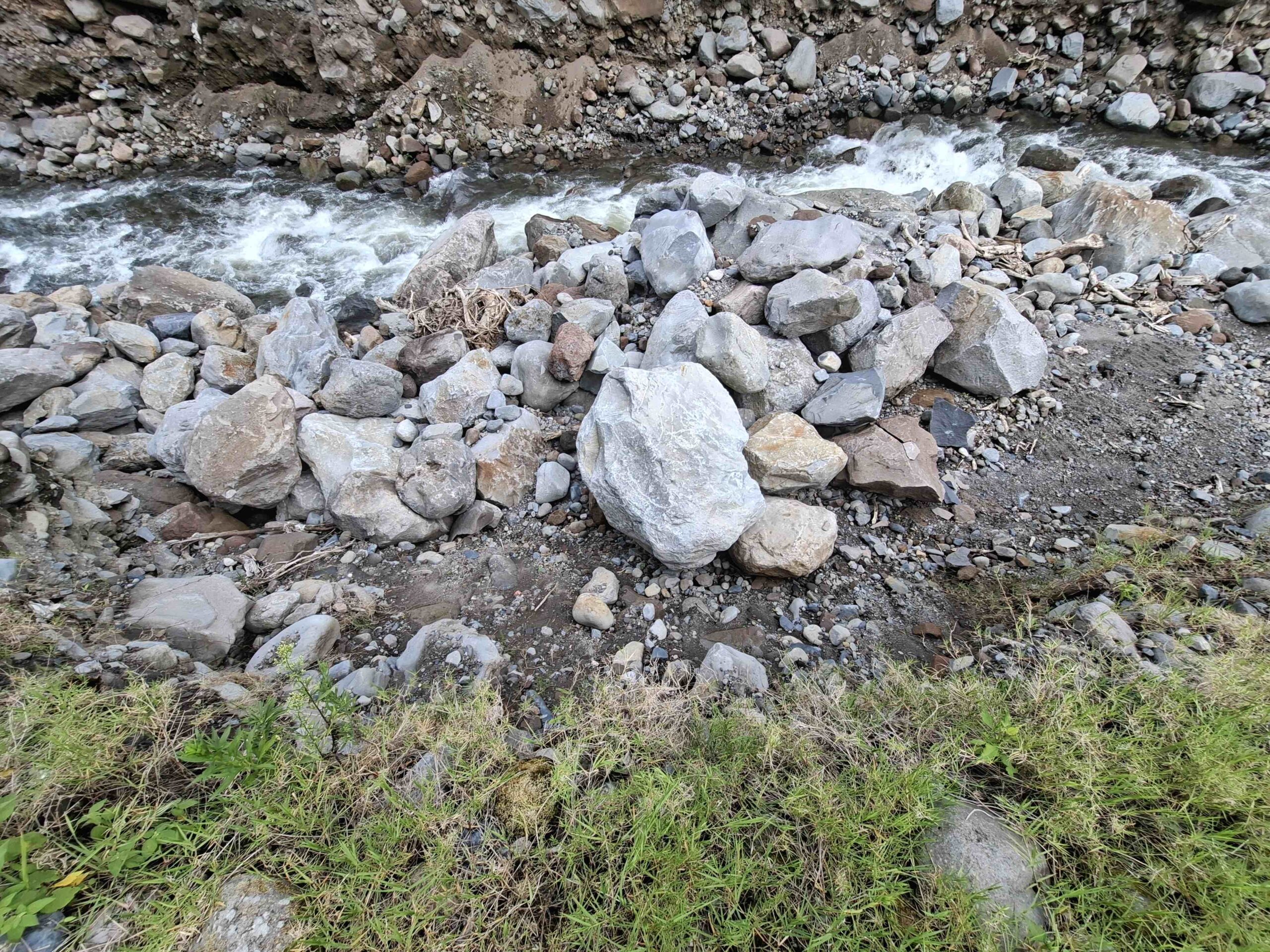

Fotografía 5

Gemini afirmó que esta fotografía muestra un canal muy estrecho y de alta velocidad, lleno de rocas sueltas y sin clasificar, que colinda directamente con un talud vertical inestable y una pendiente pronunciada de grava.

Debido a que el río se encuentra constreñido en un cuello de botella rocoso tan angosto, presentará fuerzas hidráulicas extremas en esta zona específica:

Constricción extrema del cauce: El cauce activo se ve forzado a pasar por un espacio muy estrecho. Cuando el agua se comprime de esta manera, su velocidad y poder erosivo se multiplican exponencialmente.

Rocas sueltas: Las grandes rocas que bordean el canal están sueltas y no están entrelazadas estructuralmente ni integradas en un muro de contención estable. Se mezclan con grava fina y suelta.

Tala de suelo de alto riesgo: El muro de suelo expuesto presenta una caída vertical sin vegetación. Está compuesto de sedimento volcánico fino que carece de sistemas radiculares que lo cohesionen.

Comportamiento proyectado en diferentes escenarios

1. Caudal promedio

Estado del flujo: El agua fluye rápidamente a través del estrecho espacio entre las rocas, creando una turbulencia continua.

Impacto en la orilla: La fricción constante del agua actúa como una sierra, erosionando lentamente la base del muro de suelo volcánico suelto.

2. Caudal máximo estacional

Estado del flujo: El nivel del agua sube, sumergiendo por completo la primera capa de rocas.

Movimiento de sedimentos: La corriente de alta velocidad adquiere suficiente energía para comenzar a arrastrar las rocas sueltas de tamaño mediano aguas abajo.

Impacto en la ribera: La turbulenta corriente arrastra la grava fina y la tierra en la base de la pared vertical de suelo, ensanchando el estrechamiento.

3. Tormenta de 10 años

Rocas como proyectiles: El río se convierte en un torrente destructivo. La velocidad alcanza la suficiente para desprender y hacer rodar las enormes rocas centrales. Estas rocas rodantes impactarán contra las estructuras del canal aguas abajo.

Colapso localizado de la ribera: La pared vertical de suelo sufrirá un desprendimiento inmediato en la base. Al carecer de soporte en el fondo, la tierra y la hierba que sobresalen se derrumbarán directamente en la corriente, arrastrándolas instantáneamente aguas abajo.

4. Tormenta de 50 años

Obstrucción del canal: El enorme volumen de agua no puede pasar físicamente por este estrecho canal rocoso. El agua se acumulará rápidamente aguas arriba.

Deslizamiento generalizado de laderas: Toda la ribera de grava y tierra se derrumbará por completo, sepultando el estrecho canal bajo una masa de rocas sueltas, sedimentos y hierba superficial. La forma original del canal desaparecerá por completo.

5. Fenómeno meteorológico extremo (p. ej., huracán Eta)

Reajuste inmediato del paisaje: Esta estrecha constricción actuará como un cuello de botella total. El colapso combinado del talud vertical y el deslizamiento de la pendiente de grava obstruirán por completo el cauce con escombros.

Avulsión violenta: A los pocos minutos de bloquearse, la enorme crecida repentina formará un lago temporal detrás de los escombros. El agua se desbordará violentamente hacia los lados, destruyendo por completo el terreno circundante y creando un nuevo cauce permanente lejos de este cuello de botella rocoso.

¿Sufrirá Panamá otro huracán Eta? Según Gemini:

Es muy probable que Panamá experimente otro fenómeno meteorológico extremo similar al huracán Eta, aunque la amenaza proviene de lluvias indirectas “colaterales” en lugar de un impacto directo del huracán. Debido a que Panamá se encuentra entre los 7° y 9° al norte del ecuador, el efecto Coriolis es demasiado débil para generar y mantener un huracán que toque tierra directamente (con una sola excepción histórica: el huracán Martha en 1969). Sin embargo, el cambio climático ha aumentado significativamente la vulnerabilidad de Panamá a los efectos posteriores de las grandes tormentas atlánticas que pasan cerca.

Por qué son muy probables futuros impactos “similares a Eta”

• El efecto multiplicador: Cuando huracanes poderosos como Eta o Iota se desplazan por el Caribe occidental, actúan como enormes vacíos atmosféricos. Extraen enormes cantidades de humedad del Océano Pacífico directamente a través del istmo panameño.
• Intensidad creciente de las tormentas: Las temperaturas más cálidas del océano provocan que los huracanes del Caribe se intensifiquen rápidamente y contengan más agua. Incluso si una tormenta se encuentra a cientos de kilómetros de distancia, las lluvias indirectas resultantes sobre Panamá se están volviendo más severas.
• Tendencia histórica: De los diez eventos de tormenta más grandes registrados en Panamá en los últimos 140 años, ocho han ocurrido solo en las últimas dos décadas.

Zonas más vulnerables de Panamá

Si vive en o monitorea regiones específicas, las áreas con mayor riesgo de estos sistemas de huracanes indirectos incluyen:

• Tierras Altas y Soloy (Chiriquí): Terrenos montañosos altamente susceptibles a deslizamientos de tierra devastadores e inundaciones repentinas causadas por aguaceros súbitos y prolongados.
• Bocas del Toro y Veraguas: Zonas de alto riesgo de inundaciones agrícolas y desbordamientos de ríos.
• Guna Yala y Colón: Vulnerables a marejadas ciclónicas caribeñas, daños localizados por viento e inundaciones costeras.

Si eres un verdadero apasionado de los ríos y quieres saber más, a continuación encontrarás el análisis de Gemini de cada una de las ocho secciones.

Sección 1

📐 Propiedades físicas e hidráulicas

Longitud: 118 metros

Desnivel: 10 metros, desde 1562 m hasta 1552 m

Pendiente: Perfil de montaña muy escarpado, con pendientes de hasta el 11 %

Morfología natural: Presenta un lecho natural de cantos rodados caracterizado por una prominente isla central de arena y roca

🌊 Proyecciones de comportamiento en diferentes escenarios de flujo

Caudal promedio

Estado del canal: Estable y completamente contenido dentro de sus límites principales

Acción hidráulica: El agua se mueve a alta velocidad debido a la fuerte pendiente, cayendo en cascada a través del lecho natural de cantos rodados y dividiéndoseNavegar con seguridad alrededor de la isla central de arena y rocas.

Caudal máximo estacional

Acción hidráulica: Las crecidas anuales de la temporada de lluvias aumentan exponencialmente la profundidad y la velocidad del agua debido a la pendiente del 11 %.

Impacto aguas abajo: La energía extrema generada en este tramo superior de fuerte pendiente comienza a acelerar la escorrentía, empujando el agua rápida y turbulenta hacia los canales más estrechos aguas abajo.

Evento de tormenta de 10 años

Producción de sedimentos: El agua a alta velocidad comienza a arrastrar agresivamente tierra suelta, grava y cantos rodados del lecho del río.

Impacto aguas abajo: La sección 1 actúa como una plataforma de lanzamiento para los escombros. Grandes volúmenes de sedimentos de montaña erosionados son arrastrados directamente a la laguna artificial de la Sección 5, provocando una rápida disminución de la profundidad.

Tormenta de 50 años

Obstrucción y avulsión del canal: El volumen extremo de la inundación amenaza la configuración física de la Sección 1. La isla rocosa natural central es altamente vulnerable a ser completamente arrasada o a quedar atrapada por troncos y árboles flotantes.

Riesgo de obstrucción: Si los escombros se acumulan en la isla, obstruirán el canal superior, creando restricciones inmediatas al flujo.

Fenómeno meteorológico extremo, por ejemplo, el huracán Eta.

Tormentos de escombros: Las intensas lluvias desestabilizan por completo el lecho natural de la Sección 1.

Fallo sistémico: Grandes rocas y montones de rocas sueltas son completamente desprendidos y arrastrados aguas abajo por la crecida repentina. Esta pesada carga de escombros sólidos fluye directamente hacia los estrechos cuellos de botella de 7 metros aguas abajo, creando represas temporales de escombros catastróficas que se rompen de forma destructiva.

Sección 2

📐 Propiedades físicas e hidráulicas

Longitud: 50 metros

Elevación Desnivel: 7 metros, desde 1552 m hasta 1545 m.

Pendiente: Perfil extremadamente pronunciado con una pendiente del 10 %.

Geometría del cauce: Se caracteriza por ser un cauce muy profundo y estrecho, llegando a tener hasta 7 metros de ancho en algunos tramos.

Composición de las riberas: Alta asimetría. La margen izquierda noroeste está compuesta de suelo volcánico de baja cohesión y rocas sueltas, altamente erosionables, mientras que la margen sureste está formada por acumulaciones estables de cantos rodados.

🌊 Proyecciones de comportamiento en diferentes escenarios de flujo

Caudal promedio

Estado del flujo: El agua sale de la Sección 1 y acelera rápidamente por el canal estrecho y empinado.

Impacto en las márgenes: La fricción constante del agua actúa como una sierra, erosionando lentamente la base de la pared de suelo volcánico suelto del noroeste.

Caudal máximo estacional

Erosión en el tramo superior: La pendiente del 14%, combinada con la estrecha constricción, aumenta exponencialmente la velocidad del agua.

Patrones de erosión: El agua rápida y turbulenta erosiona activamente las márgenes de suelo del noroeste, desprotegidas y altamente erosionables, eliminando la vegetación basal.

Evento de tormenta de 10 años

Erosión severa en la margen izquierda: El agua a alta velocidad ataca con fuerza las márgenes del noroeste.

Fallas estructurales: Debido a la falta de cohesión de estos suelos, la Sección 2 experimenta fallas estructurales localizadas en las márgenes. Deslizamientos en voladizo y pequeños derrumbes directamente en el cauce.

Tormenta de 50 años

Riesgo de desbordamiento: El estrecho canal de 7 metros no puede albergar físicamente el enorme volumen de agua, lo que provoca que se llene por completo.

Amenaza para las riberas: El nivel del agua amenaza con desbordar por completo las riberas de 5 a 8 metros de la Sección 2, provocando desbordamientos laterales.

Fenómeno meteorológico extremo, por ejemplo, el huracán Eta.

Deslizamientos masivos: Las lluvias torrenciales saturan por completo los suelos volcánicos sueltos del noroeste. Esto desencadena deslizamientos de tierra profundos y catastróficos, y colapsos de riberas, vertiendo miles de metros cúbicos de tierra directamente al río.

Acumulación de escombros: Las rocas y cantos rodados sueltos y apilados de las riberas de la Sección 2 son arrastrados río abajo. Esta enorme carga sólida obstruye por completo los cuellos de botella y lagunas aguas abajo, creando represas temporales de escombros que se rompen catastróficamente.

Sección 3

📐 Propiedades físicas e hidráulicas

Longitud: 33 metros

Desnivel: 5 metros, desde 1545 m hasta 1540 m

Pendiente: Perfil de montaña extremadamente escarpado con una pendiente del 115 %

Geometría del cauce: Cauce profundo y estrecho, con una constricción máxima de 7 metros

Geología de las riberas: Perfil de ribera asimétrico. La margen izquierda noroeste está compuesta de suelo volcánico y rocas inestables y altamente erosionables, mientras que la margen sureste está formada por cantos rodados apilados.

🌊 Proyecciones de comportamiento en diferentes escenarios de flujo

Caudal promedio

Estado del flujo: El agua se acelera por la pendiente pronunciada del 15%, atravesando rápidamente el estrecho paso de 7 metros entre los cantos rodados.

Acción hidráulica: La turbulencia continua de las aguas bravas genera fricción constante a lo largo de la base de la pared de suelo volcánico suelto del noroeste.

Caudal máximo estacional

Pico de velocidad: Las crecidas anuales de la temporada de lluvias aumentan la profundidad del agua. La pendiente del 115%, combinada con la restricción de 7 metros, lleva las velocidades del agua a sus límites máximos.

Erosión basal: La escorrentía turbia y de alta energía arrastra agresivamente la tierra expuesta directamente debajo de la margen noroeste.

Evento de tormenta de 10 años

Erosión severa de la margen izquierda: Las aguas de la inundación atacan con fuerza la margen noroeste.

Lavados localizados: Falta de estabilización de raíces o La dura roca, junto a la ladera noroeste, sufre fallas estructurales localizadas, derrumbándose directamente sobre el agua que fluye con fuerza.

Tormenta de 50 años

Estrangulamiento del canal: La estrecha constricción de 7 metros no puede albergar físicamente el enorme volumen de agua de una tormenta de 50 años.

Riesgo de desbordamiento: El agua retrocede rápidamente aguas arriba, llenando por completo el estrecho canal y amenazando con desbordar las orillas de 5 a 8 metros.

Fenómeno meteorológico extremo, por ejemplo, el huracán Eta.

Colapso geotécnico masivo: Las lluvias torrenciales saturan por completo los suelos volcánicos de baja cohesión. Los cortes verticales a lo largo de la Sección 3 sufren profundos deslizamientos de tierra, provocando el derrumbe de enormes bloques de ladera en el cauce.

Obstrucción y represamiento total: Las rocas provenientes de aguas arriba, combinadas con el material de la propia ribera derrumbada de la Sección 3, obstruyen por completo el estrechamiento de 7 metros. Esto crea una enorme represa temporal de escombros que se eleva catastróficamente y se desborda a lo largo del tramo.

Sección 4

📐 Propiedades físicas e hidráulicas

Longitud: 24 metros

Desnivel: 2 metros, desde 1540 m hasta 1538 m

Pendiente: Se suaviza ligeramente en comparación con los segmentos anteriores, pero se mantiene pronunciada en un 33 %.

Morfología del cauce: Actúa como un desfiladero rocoso estrecho y empinado que colinda directamente con una ribera vertical inestable en el lado noroeste.

🌊 Proyecciones de comportamiento en diferentes escenarios de flujo

Caudal promedio

Estado del flujo: El agua fluye rápidamente fuera del estrecho desfiladero rocoso. Desfiladero

Mecanismo de transición: El flujo se mueve a gran velocidad antes de calmarse instantáneamente al salir de la Sección 4 y llegar a la profunda laguna de la Sección 5.

Caudal máximo estacional

Acción hidráulica: La escorrentía se expande, creando corrientes marrones y muy turbulentas que sumergen los márgenes rocosos inferiores.

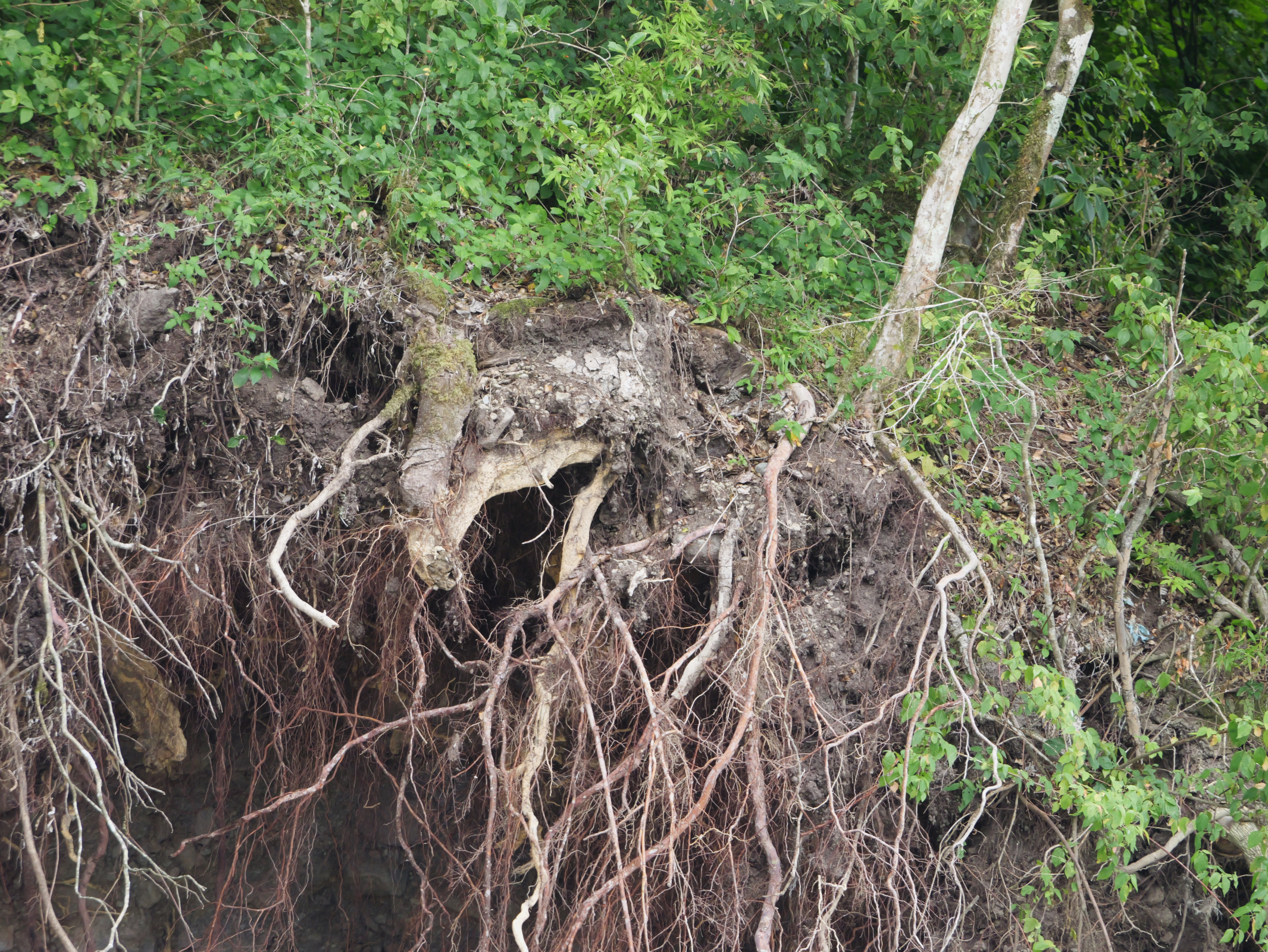

Impacto en las riberas: Los flujos rápidos y cargados de escombros erosionan agresivamente las riberas de suelo expuestas del noroeste.

Tormenta de 10 años

Socavación severa de las riberas: Las aguas de la inundación atacan con fuerza la ribera de suelo vertical expuesta en el lado noroeste.

Fallas localizadas: Al carecer de protección de roca dura o estabilización de raíces, la base del acantilado sin vegetación se erosiona, causando fallas estructurales y deslaves localizados en las riberas.

Tormenta de 50 años

Ondulación de remanso hidráulico: Debido a que la laguna de la Sección 5, aguas abajo, se llena completamente de sedimentos y pierde su capacidad, el agua retrocede rápidamente hacia la Sección 4.

Canal Desbordamiento: El enorme volumen de agua no puede pasar físicamente por el estrecho desfiladero, amenazando con desbordar las orillas e inundar el terreno llano adyacente.

Fenómeno meteorológico extremo, por ejemplo, el huracán Eta.

Deslizamiento masivo: Las lluvias torrenciales saturan por completo los suelos volcánicos de baja cohesión. Los cortes verticales de gran altura en la Sección 4 sufren deslizamientos catastróficos y profundos, que arrojan árboles y tierra directamente al cauce del río.

Fallo sistémico: La enorme masa de tierra deslizada, junto con las rocas aguas arriba, obstruye por completo el estrecho desfiladero. Se forma una represa de escombros temporal, lo que obliga a la crecida repentina a crecer catastróficamente detrás de ella antes de desbordarse lateralmente.

Sección 5

📐 Propiedades físicas e hidráulicas

Longitud: 182 metros

Desnivel: 8 metros, desde 1538 m hasta 1530 m

Pendiente: Se aplana significativamente hasta el 40 %.

Geometría del cauce: Presenta una laguna/estanque trapezoidal artificial de 26 metros de ancho y hasta 3 metros de profundidad.

Composición de las riberas: La ribera sureste cuenta con protección parcial de roca, mientras que la ribera noroeste izquierda consiste en cortes verticales de ceniza volcánica suelta, arena y grava, completamente desprotegidos y altamente erosionables.

⚠️ Mecanismos de peligro críticos

El catastrófico “Efecto de remanso” en Remanso

Debido a que el río desciende repentinamente desde un empinado barranco de montaña hacia esta amplia cuenca plana, la velocidad del agua disminuye bruscamente. Esta repentina caída de energía obliga al río a depositar inmediatamente sus pesados ​​detritos de montaña, grava y cantos rodados, creando un delta submarino de rápido crecimiento que obstruye activamente el cauce.

Alta volatilidad hidráulica

Incluso en condiciones normales de caudal base, la acumulación de sedimentos es tan severa que el agua y la grava atrapada ocupan el 80% del radio hidráulico activo. Esto deja un margen de seguridad vertical críticamente pequeño, de solo el 20%, antes de que el río comience a sobrepasar sus límites de ribera de 6 metros.

🌊 Proyecciones de comportamiento en diferentes escenarios de flujo

Caudal promedio

Estado del flujo: El agua sale de la Sección 4, entra en la amplia laguna y se calma instantáneamente.

Estado del sistema: La deposición activa de sedimentos forma barras de grava longitudinales justo en medio de la corriente. La laguna absorbe de forma segura la energía del caudal base, pero se mantiene el umbral de capacidad del 80%.

Caudal máximo estacional

Atenuación de la laguna: La cuenca actúa como un amortiguador temporal, capturando la energía entrante a medida que la crecida de la temporada de lluvias se transforma en “agua turbulenta”.

Limitaciones del sistema: El umbral de capacidad del 80% se supera inmediatamente. Los niveles de agua suben rápidamente hacia los límites de ribera de 6 metros, y las corrientes turbulentas aceleran la erosión basal a lo largo del pie de la ribera noroeste erosionable.

Evento de tormenta de 10 años

Atrapamiento de sedimentos: Grandes volúmenes de suelo erosionado y sedimentos arrastrados por el agua. Descienden desde la parte superior y se asientan directamente en la laguna, borrando rápidamente su profundidad de 3 metros.

Acantilado de suelo en el noroeste, que provoca deslizamientos y desprendimientos de tierra que arrojan la tierra directamente a la entrada de la laguna.

Tormenta de 50 años

Ceguera total de la laguna: La cuenca de la laguna, de 3 metros de profundidad, se llena por completo con limo de montaña atrapado, piedras rodantes y restos de árboles flotantes, eliminando su capacidad para ralentizar el agua.

Desbordamiento de los diques: Las crecientes aguas llenan y rompen por completo los diques de 6 metros en el lado noroeste erosionable, expandiendo el ancho del río más allá de los 26 metros e inundando agresivamente la meseta plana adyacente.

Evento meteorológico extremo, por ejemplo, el huracán Eta.

El catalizador del “Punto Crítico 11”: La sección 5 actúa como punto de partida para un colapso ambiental generalizado. Las lluvias torrenciales saturan los suelos volcánicos de baja cohesión, provocando un colapso catastrófico y profundo de la ladera que sepulta por completo este tramo del río bajo tierra y árboles.

Colapso de la represa de escombros: Bloqueado por el enorme deslizamiento de tierra, el río forma una enorme represa temporal de escombros, lo que provoca que el agua suba de forma catastrófica tras ella antes de desbordarse.

Avulsión del río: Debido a que este cauce es una desviación artificial, la energía extrema obliga al río a abandonar por completo su trazado original. Se desborda violentamente hacia la izquierda, abriendo un nuevo camino permanente y destructivo a través de la llanura blanda, arrasando las vías de acceso y flanqueando por completo el puente vehicular aguas abajo.

Sección 6

📐 Propiedades físicas e hidráulicas

Longitud: 220 metros, la sección individual más larga dentro del tramo analizado.

Desnivel: 2 metros, desde 1530 m hasta 1528 m.

Pendiente/Aplanamiento: Se suaviza drásticamente hasta alcanzar una pendiente baja de aproximadamente 0,91 %.

Ingeniería del canal: Canal de inundación trapezoidal de baja pendiente, completamente modificado y revestido con una gruesa capa protectora de hormigón y escollera.

🌊 Proyecciones de comportamiento en diferentes escenarios de flujo

Caudal promedio

Estado del flujo: El agua fluye de manera suave, uniforme y a poca profundidad sobre el lecho plano y protegido.

Estado del sistema: El flujo se mantiene contenido de forma segura dentro de los límites del canal trapezoidal diseñado.

Caudal máximo estacional

Comportamiento hidráulico: El canal gestiona eficientemente el aumento de la escorrentía durante la temporada de lluvias.

Mitigación de la erosión: Gracias a la pendiente uniforme y la gruesa capa de escollera, el flujo de alto volumen pasa sin causar erosión severa ni daños en las riberas.

Evento de tormenta de 10 años

Rendimiento de la protección: El alineamiento de escollera de 220 metros diseñado soporta un fuerte impacto hidráulico directo de las crecidas repentinas.

Riesgo subyacente: Si bien la protección protege la superficie, el suelo subyacente está compuesto de ceniza volcánica suelta y arena. Intensas fuerzas hidráulicas comienzan a generar erosión regresiva bajo la protección, lo que aumenta el riesgo de desplazamiento localizado de la pared rocosa.

Tormenta de 50 años

Obstrucción del canal: Grandes volúmenes de sedimentos de montaña y restos de árboles flotantes provenientes de aguas arriba obstruyen la entrada del canal.

Inundaciones generalizadas: El río desborda por completo la capacidad trapezoidal artificial. El agua se desborda lateralmente sobre la terraza de inundación activa, amenazando la infraestructura vial y los corredores de acceso recién construidos.

Fenómeno meteorológico extremo, por ejemplo, el huracán Eta

Mecanismo de salto hidráulico: Cuando la enorme y rápida crecida aguas arriba choca directamente contra la zona plana de la Sección 6, la velocidad del agua disminuye bruscamente. Esto desencadena un salto hidráulico masivo y turbulento.

Fallo sistémico: La intensa presión destruye, arrastra o entierra por completo el revestimiento protector de escollera. El río abandona por completo su cauce artificial, abriendo un nuevo y destructivo camino a través de los suelos de baja cohesión de la meseta inundable.

Sección 7

📐 Propiedades físicas e hidráulicas

Longitud: 70 metros

Desnivel: 1 metro de caída desde 1528 m hasta 1527 m

Pendiente: Perfil aguas abajo de baja pendiente del 43 %

Ingeniería del cauce: Canal trapezoidal artificial revestido con escollera de roca blanca

Vulnerabilidad geométrica crítica: Presenta una curva cerrada de 45 grados justo antes de llegar al puente

⚠️ Mecanismos de peligro críticos

El muro de impacto de 45 grados

La pronunciada curva de 45 grados interrumpe por completo el flujo suave del río aguas abajo. Durante crecidas, esta curva actúa como un muro de impacto hidráulico severo; el agua no puede girar suavemente y, en cambio, choca directamente contra la escollera exterior, multiplicando la presión hidrodinámica.

Acumulación de escombros aguas abajo

La sección 7 recibe todo lo que se escapa aguas arriba. Grandes rocas provenientes de la sección 1 y árboles arrancados del límite forestal de la sección 5 descienden directamente por el tramo y se atascan en esta curva de 45 grados, convirtiéndola en un cuello de botella crítico.

🌊 Proyecciones de comportamiento en diferentes escenarios de flujo

Caudal promedio

Estado del flujo: El agua se mueve de forma suave y uniforme a poca profundidad a través del diseño reforzado.

Estado del sistema: El flujo permanece completamente contenido dentro de las restricciones trapezoidales.

Caudal máximo estacional

Acción hidráulica: La escorrentía se transforma en “agua turbia” de alta energía y con gran cantidad de sedimentos.

Estrés del refuerzo: Mayor volumen de agua pasa a través del sistema reforzado.

Sin embargo, la pendiente uniforme y la protección de escollera logran prevenir la erosión superficial severa durante los picos anuales normales.

Evento de tormenta de 10 años

Estrés aguas abajo: El agua a alta velocidad entra en la sección y choca contra la curva pronunciada, creando un cuello de botella crítico.

Generación de olas: El agua comienza a acumularse violentamente al final de la Sección 7, generando enormes olas turbulentas que impactan contra los muros exteriores de escollera y amenazan con sobrepasar la protección.

Evento de tormenta de 50 años

Fallo de la protección y la pendiente: La intensa y sostenida presión hidrodinámica alrededor de la curva provoca una erosión basal severa en la base del revestimiento rocoso.

Colapso estructural: Privadas de soporte de cimentación por la fuerza del agua, las paredes uniformes de escollera pierden estabilidad y se deslizan directamente al canal, bloqueando por completo su capacidad hidráulica.

Evento meteorológico extremo, por ejemplo, el huracán Eta

El cuello de botella de la represa de escombros: La curva pronunciada de 45 grados actúa como una represa física, atrapando la enorme masa de deslizamiento aguas arriba y los árboles flotantes. El canal se obstruye por completo, provocando que la crecida repentina retroceda rápidamente aguas arriba.

Desbordamiento y avulsión: El agua se acumula violentamente y desborda por completo los taludes de escollera de 4 metros. El torrente se desborda con fuerza hacia la izquierda, arrasando el camino de servicio sin pavimentar y abriendo un nuevo cauce permanente a través de la llanura blanda. Esto desencadena una avulsión que cambia completamente el curso del río, sorteando el canal artificial y bordeando el puente vehicular aguas abajo.

Sección 8

📐 Propiedades físicas e hidráulicas

Longitud: 110 metros

Desnivel: 1 metro, de 1527 m a 1526 m

Pendiente: Muy plana, con una pendiente baja en el cauce aguas abajo de aproximadamente 0,91 %

Características principales de la infraestructura:

Puente vehicular de un solo tramo de 45 metros sin pilares centrales

🌊 Proyecciones de comportamiento en diferentes escenarios de flujo

Caudal promedio

Comportamiento del puente: El río se mantiene estable y completamente dentro del canal trapezoidal diseñado, desviado de forma segura lejos de los estribos vulnerables del puente.

Estado del sistema: El agua presenta poca profundidad. Sin embargo, debido al cuello de botella aguas arriba y al efecto de remanso localizado, continúa la sedimentación. El caudal base ya ocupa el 80 % del radio hidráulico activo, lo que deja un espacio vertical mínimo bajo el tablero del puente.

Caudal máximo estacional

Comportamiento del puente: La escorrentía rápida y turbia de la temporada de lluvias pasa sin problemas bajo la estructura de un solo tramo. Al no contar con pilares centrales, el puente evita presiones hidrodinámicas puntuales inmediatas e impide que troncos flotantes o rocas rodantes se enganchen bajo la estructura.

Estado del sistema: La limpieza del canal y la configuración de los límites impiden la acumulación anual de escombros. La erosión de alta energía comienza a lo largo del borde de la zona de protección de hormigón.

Tormenta de 10 años

Comportamiento del puente: La estructura permanece completamente operativa y segura. El escudo de hormigón de clase C absorbe activamente el impacto abrasivo de la grava volcánica y las rocas en movimiento, evitando la socavación de los cimientos del puente.

Vulnerabilidad del sistema: La rápida erosión de la ribera aguas arriba provoca la rápida acumulación de limo bajo el puente, elevando aún más el lecho del río y reduciendo el margen de seguridad vertical restante del 20 % del puente.

Tormenta de 50 años

Umbral de capacidad del puente: El volumen de agua se aproxima a la altura libre vertical máxima del puente. La estructura del puente se mantiene firme gracias a su escudo de hormigón.

Aislamiento y destrucción de la vía: Las inundaciones destruyen las vías de acceso, aislando físicamente el puente de la red logística.

Fallo de los diques: Los diques de tierra de protección sufren roturas estructurales generalizadas bajo presión hidráulica sostenida.

Evento meteorológico extremo, por ejemplo, el huracán Eta.

Efecto de “isla aislada” en el puente: En esta etapa extrema, se produce una falla de ingeniería a escala ambiental. La cimentación de hormigón del puente evita con éxito el colapso de la estructura principal. Sin embargo, el río rodea por completo el tramo de 45 metros.

Avulsión del cauce: Bloqueada por las enormes represas de escombros aguas arriba, la crecida provoca un cambio histórico del cauce en Punto Crítico 11. El torrente embravecido abre un nuevo cauce permanente directamente a través de las carreteras de acceso asfaltadas.

Estado final: El río rodea el puente, dejando el tramo de hormigón de 45 metros completamente intacto, pero totalmente inservible como una isla aislada en medio de un cauce modificado.
